Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Robot de soudage de bureau à 5 axes, Machine de soudage robotisée pour Pcb Smt, machine de dépannage de circuits imprimés


Poids:	90 kg	Poids de la machine:	110 kg
Alimentation:	AC220V + 10% 50HZ	Consommation d'énergie:	2000W
système de contrôle:	Carte de contrôle de mouvement 5 axes	Type de moteur:	Moteur pas à pas
Système de chauffage:	Induction haute fréquence	élément chauffant:	Bobine d'argent
Précision du fil à souder:	0,1 mm	Système d'exploitation:	Windows 7
Interface:	Écran tactile	Méthode de programmation:	Enseigner la programmation
Composants de base:	API, moteur, roulement, boîte de vitesses, moteur	Méthode de soudure:	Courants de Foucault à haute température
Haches de mouvement:	X, Y, Z, R, alimentation du fil à souder

Poids:	90 kg
Poids de la machine:	110 kg
Alimentation:	AC220V + 10% 50HZ
Consommation d'énergie:	2000W
système de contrôle:	Carte de contrôle de mouvement 5 axes
Type de moteur:	Moteur pas à pas
Système de chauffage:	Induction haute fréquence
élément chauffant:	Bobine d'argent
Précision du fil à souder:	0,1 mm
Système d'exploitation:	Windows 7
Interface:	Écran tactile
Méthode de programmation:	Enseigner la programmation
Composants de base:	API, moteur, roulement, boîte de vitesses, moteur
Méthode de soudure:	Courants de Foucault à haute température
Haches de mouvement:	X, Y, Z, R, alimentation du fil à souder

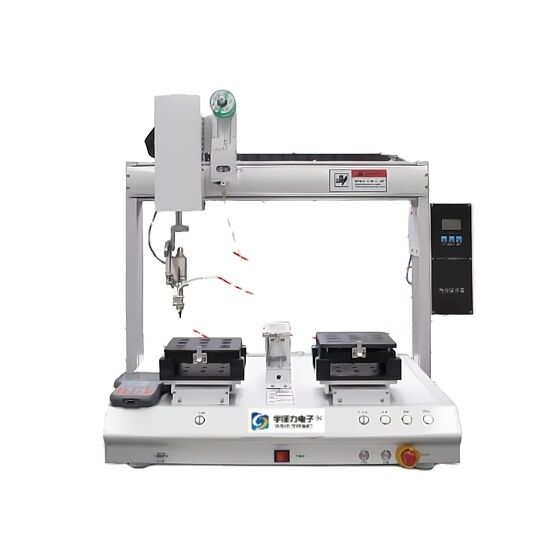

Machine de soudage robotisée de bureau 5 axes pour Pcb Smt

Machine à souder robotisée de bureau 5 axes pour CMS de PCB

Principe de soudage

Ce système de soudage robotisé avancé utilise une technologie de manipulateur à entraînement multi-axes avec un contrôle logiciel sophistiqué pour obtenir un positionnement précis de la tête de soudage. La méthode de soudage utilise un chauffage par courants de Foucault à haute température via un fer à souder spécialisé.

Le principe de fonctionnement consiste à fixer le fer à souder sur le bras du robot, qui se déplace vers les coordonnées de soudage spécifiées et alimente automatiquement le fil de soudure à la pointe. Le fer à souder entre ensuite en contact avec la cible à haute température pour des opérations de soudage précises.

Présentation du produit

Le robot de soudage YS est doté d'un système de mouvement d'alimentation de fil de soudure intégré avec une technologie de chauffage à haute fréquence qui offre une récupération rapide de la chaleur. Le système utilise des pointes de soudage facilement interchangeables avec des coûts de remplacement faibles. L'alimentation automatique de fil de soudure à rupture d'étain réduit considérablement les problèmes de résidus de flux après le soudage.

Caractéristiques principales

Rentabilité : Fonctionnement à haut rendement ne nécessitant qu'un seul opérateur, offrant une productivité équivalente à 3-5 ouvriers manuels
Système de contrôle intégré : Mouvements X, Y, Z, R et d'alimentation de fil de soudure contrôlés par une carte de contrôle de mouvement 5 axes combinée avec intégration PC pour un fonctionnement stable et une facilité d'utilisation
Ingénierie de précision : Moteurs pas à pas de qualité avec systèmes de contrôle avancés assurant un mouvement de machine fluide et précis
Maintenance automatique de la pointe : Le dispositif de nettoyage de pointe de soudage intégré améliore la qualité du soudage et prolonge la durée de vie de la pointe
Interface conviviale : Système d'exploitation Windows 7 en anglais avec écran tactile, contrôleur sans fil et méthode de programmation par apprentissage
Alimentation de soudure avancée : Le système d'alimentation de fil de soudure à rupture d'étain perce des trous pendant l'alimentation, réduisant les projections d'étain et les résidus de flux sur les PCB avec une précision d'alimentation de 0,1 mm
Chauffage à haute fréquence : Récupération rapide de la température avec des éléments chauffants à bobine d'argent pour une longue durée de vie et des pointes remplaçables à faible coût
Logiciel intuitif : Logiciel avancé auto-développé avec programmation par contrôleur sans fil de style jeu pour un réglage facile des paramètres
Environnement de travail propre : Housse anti-fumée et extracteur en option disponibles pour maintenir des conditions de travail propres
Solutions personnalisables : Diverses pointes de soudage disponibles avec des options personnalisées pour répondre aux exigences spécifiques du processus
Opération multi-robots : Un seul opérateur peut gérer 2 à 3 robots simultanément avec une manipulation simple de gabarits de prélèvement et de dépôt
Configuration personnalisée : Robots strictement personnalisés en fonction des exigences spécifiques du produit et du soudage pour l'intégration dans la ligne de production

Avantages opérationnels

Techniques de soudage multiples : soudage par points, soudage par traînée, nettoyage automatique et soudage multi-angles
Fonctionnalités de programmation avancées : étalonnage de position, réseau de points de soudure, copie de paramètres, localisation automatique et fonctions de saut
La capacité de programmation par apprentissage permet la mise en œuvre de tous les types de soudage manuel selon des exigences spécifiques
Étalonnage du programme pour la compensation de la position des coordonnées intégrales de la pièce
Révision facile du programme avec des fonctions d'insertion et de suppression
Système de contrôle intelligent pour une livraison précise de la soudure avec des paramètres de vitesse, de temps, de température et de quantité réglables
