Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                machine de soudage à barres chaudes à grande vitesse, Machine de soudure de liaison de PCB, Machine à souder des cartes en FPC


Poids:	110 kg	Pouvoir:	10 kW
Tension:	220V/380V	Modèle:	YSPC-1A
Zone de travail:	200*260mm	Force de liaison:	3 900N
Capacité de pas:	0,25 mm	Composants de base:	PLC, boîte de vitesse, moteur, pompe
Contrôle de la température:	PID en boucle fermée	Contrôle de pression:	Programmable Numérique
Temps de cycle:	Extrêmement court	Type de thermode:	Flottant
Système d'alignement:	Micromètre/vide	CCD en option:	Cadre, appareil photo, objectif
Type de contrôleur:	à base de microprocesseur

Poids:	110 kg
Pouvoir:	10 kW
Tension:	220V/380V
Modèle:	YSPC-1A
Zone de travail:	200*260mm
Force de liaison:	3 900N
Capacité de pas:	0,25 mm
Composants de base:	PLC, boîte de vitesse, moteur, pompe
Contrôle de la température:	PID en boucle fermée
Contrôle de pression:	Programmable Numérique
Temps de cycle:	Extrêmement court
Type de thermode:	Flottant
Système d'alignement:	Micromètre/vide
CCD en option:	Cadre, appareil photo, objectif
Type de contrôleur:	à base de microprocesseur

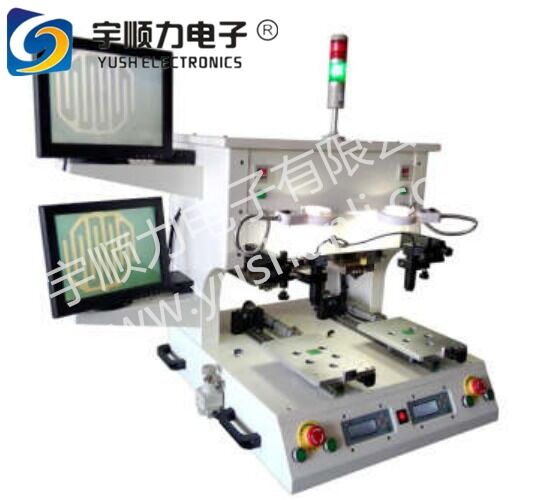

Machine de soudure à chaud à barre haute vitesse pour le collage de cartes PCB et FPC

Machine de soudage par barres chaudes à haute vitesse pour le brasage de cartes PCB et FPC

Système de soudage par barres chaudes avancé conçu pour le brasage de précision de circuits imprimés et de circuits imprimés flexibles avec une vitesse et une précision exceptionnelles.

Détails techniques

Le contrôleur basé sur microprocesseur assure un contrôle précis et constant de la température
La thermosonde pulsée unique offre une distribution uniforme de la température avec un chauffage et un refroidissement rapides
Profils programmables flexibles pour le chauffage ciblé de l'inactivité, du préchauffage et du refusion
La thermosonde flottante et le commutateur de pression numérique assurent une distribution optimale de la pression sur les joints
Système de caméra CCD avec objectif de grossissement disponible pour le positionnement à pas fin

Caractéristiques principales

Temps de cycle extrêmement court avec conception à table rotative
Chargement et déchargement du produit pendant le processus de thermoscellage
Application de thermoscellage de haute qualité jusqu'à un pas de 0,25 mm
La tête de brasage pneumatique fournit une force allant jusqu'à 3 900 N
Contrôle de pression programmable numérique avec écran LCD
Contrôle de température PID en boucle fermée avec affichage LED visible
Cycle de brasage déclenché par un capteur de pression en temps réel
La thermosonde flottante assure une pression et un transfert de chaleur constants
Dispositifs de fixation de produit de précision avec alignement micrométrique et fixation de composant par vide
Module d'alignement CCD en option pour les applications à pas fin
Contrôle logique complet par microprocesseur
