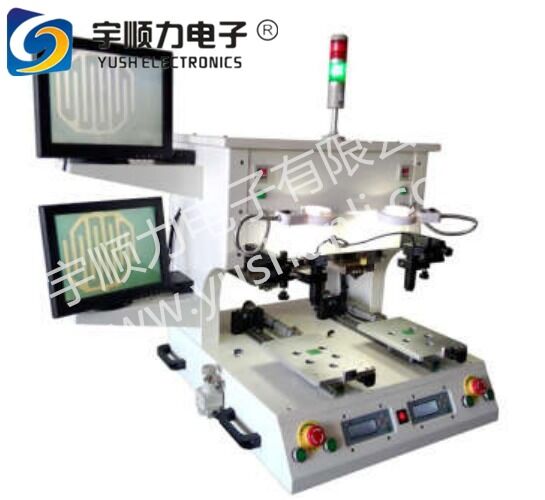

Name: Machine de soudage à chaud par barres pour PCB/FPC / Équipement de chauffage de bureau
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSPC-2A
Price: 304.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: YUSH

Numéro de modèle: YSPC-2A

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: $8,600 / set

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Soudeuse à barres chaudes pour PCB de bureau, Machine de chauffage pour soudage FPC, Équipement de soudage pour dépanelisation de PCB


Poids:	110 kg	Pouvoir:	2 kW
Tension:	220V, 110V	Taille de travail:	200x260mm
Pression de travail:	0,15-0,7 MPa	Alimentation:	AC220V + 10% 50HZ
Paramètres de chauffage:	Paramètres à deux segments, 4 programmes de stockage	Pression de soudage:	1~50kg
Arrangement de température:	Température ambiante ~500C Erreur +5C	Temps pressant chaud:	1 à 99S
Précision de pressage à chaud:	0,05 mm	Contrôle de la température:	PID en boucle fermée
Temps de soudure:	Programmable	Contrôle de pression:	Programmable avec écran LCD
Vitesse de soudage:	3-5S

Poids:	110 kg
Pouvoir:	2 kW
Tension:	220V, 110V
Taille de travail:	200x260mm
Pression de travail:	0,15-0,7 MPa
Alimentation:	AC220V + 10% 50HZ
Paramètres de chauffage:	Paramètres à deux segments, 4 programmes de stockage
Pression de soudage:	1~50kg
Arrangement de température:	Température ambiante ~500C Erreur +5C
Temps pressant chaud:	1 à 99S
Précision de pressage à chaud:	0,05 mm
Contrôle de la température:	PID en boucle fermée
Temps de soudure:	Programmable
Contrôle de pression:	Programmable avec écran LCD
Vitesse de soudage:	3-5S

Machine de soudage à chaud par barres pour PCB/FPC / Équipement de chauffage de bureau

Machine de soudage par barres chaudes SMT pour PCB/FPC - Équipement de chauffage de bureau

Spécifications techniques

Taille de travail	200 × 260 mm
Poids de la machine	110 kg
Pression de travail	Gaz comprimé 0,15-0,7 MPa
Alimentation	AC220V + 10% 50HZ, 2000W
Paramètres de chauffage	Réglages à deux segments, 4 programmes de stockage
Pression de soudage	1 ~ 50 kg
Réglage de la température	Température ambiante ~ 500 °C Erreur ± 5 °C
Temps de pressage à chaud	1 ~ 99 s
Précision du pressage à chaud	0,05 mm

Aperçu du fonctionnement

L'équipement de pressage à chaud contrôle trois paramètres essentiels - température, temps et pression - pour garantir des résultats de soudage stables. Cette machine est spécialisée dans la connexion de produits PCB, FPC et FFC à l'aide d'étain de soudure pour obtenir des connexions électriques fiables.

Un réglage précis des paramètres est crucial pour un soudage de qualité. Des joints de soudure optimaux nécessitent suffisamment de soudure pour connecter correctement les deux surfaces avec de l'étain fondu. Une coordination efficace des paramètres de température, de temps et de pression garantit des opérations de soudage réussies.

La construction des FPC se compose de couches de polyimide et de cuivre avec une plage de température de fonctionnement de 130 à 200 °C, atteignant jusqu'à 300 °C pour de courtes durées de soudage. Lors du soudage de PCB et de FPC, la dissipation de chaleur se produit par l'indenteur, l'absorption du matériau et la convection de l'air. Compte tenu de l'épaisseur des FPC allant de 0,02 à 0,12 mm, des pertes de température de 50 à 80 °C doivent être prises en compte dans les réglages de température.

Caractéristiques techniques clés

La technologie unique de chauffage par impulsions permet un chauffage de la tête de soudage le plus rapide
Température de soudage, vitesse de montée en température et durée programmables pour diverses exigences de produits
Thermocouple positionné près de la surface de travail pour un contrôle précis du retour de température
Contrôle de température PID en boucle fermée avec affichage LED clairement visible
Temps de soudage programmable déclenché par la température
La thermode flottante assure une pression et un transfert de chaleur constants
Interrupteur de pression programmable avec écran LCD pour un contrôle précis de la force
Système de caméra CCD en option avec objectif de grossissement pour un positionnement à pas fin

Caractéristiques du pressage par chauffage par impulsions à écran tactile

Mode de chauffage par impulsions avec vitesse de chauffage réglable pour différents produits
La tête de soudage en matériau spécial assure une répartition uniforme de la pression
Fonction d'aspiration pour un réglage pratique du contre-positionnement
Stations doubles rotatives avec rotation d'alimentation pour une meilleure efficacité
Contrôle numérique de la température avec courbes de préchauffage et de soudage par refusion programmables
Affichage numérique de la pression avec plage de pression préréglée et protection contre les surtensions
Contrôle PLC avec écran LCD tactile couleur de 7 pouces
Affichage de la courbe de température en temps réel avec interface de menu chinois
Fonctions de protection par mot de passe, d'auto-inspection du système et d'alarme de défaut
Contrôle par micro-ordinateur pour un fonctionnement précis et stable
Convient pour le collage TAB, TCP haute densité et le soudage FPC, FFC, PCB
Vibrations minimales, faible bruit et fonctionnement à tension stable
Tête en alliage de titane pour un chauffage/refroidissement rapide et une résistance à la corrosion
Conception à tête unique et double fixation pour une grande efficacité et des économies de main-d'œuvre

Avantages en termes de performances

Permet un soudage à distance super fin avec contrôle numérique de la température et de la pression. La vitesse de soudage de 3 à 5 secondes assure un débit et une efficacité élevés.

Fonctionnalités d'application

Convient à diverses applications de pressage TAB, TCP haute densité et opérations de soudage FPC, FFC, PCB. Assez polyvalent pour de multiples applications industrielles.
