Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de perçage PCB de haute précision, Machine de dépanelisation de PCB à haute rigidité, YS-F6MH Machine de perçage de PCB


Poids:	100kg	Tension:	220V
Vitesse X,Y:	80 M/MIN	Vitesse sur l'axe Z:	35m/min
Capacité de l'outil:	6 à 300	Vitesse de broche:	Le nombre de cycles est déterminé par le nombre de cycles.
Précision de positionnement:	±0.004mm	Précision répétée:	± 0,0025 mm
Précision de forage:	±0,018 mm	Trou minimum:	4 mil (φ0,1 mm)
Trou maximum:	256 mil (φ6,5 mm)	taille du tableau:	6-635mm*772mm
Plage de travail:	6-622 mm × 755 mm	Consommation d'énergie:	15KVA
Pression atmosphérique:	6,5 ~ 7,5 bars

Poids:	100kg
Tension:	220V
Vitesse X,Y:	80 M/MIN
Vitesse sur l'axe Z:	35m/min
Capacité de l'outil:	6 à 300
Vitesse de broche:	Le nombre de cycles est déterminé par le nombre de cycles.
Précision de positionnement:	±0.004mm
Précision répétée:	± 0,0025 mm
Précision de forage:	±0,018 mm
Trou minimum:	4 mil (φ0,1 mm)
Trou maximum:	256 mil (φ6,5 mm)
taille du tableau:	6-635mm*772mm
Plage de travail:	6-622 mm × 755 mm
Consommation d'énergie:	15KVA
Pression atmosphérique:	6,5 ~ 7,5 bars

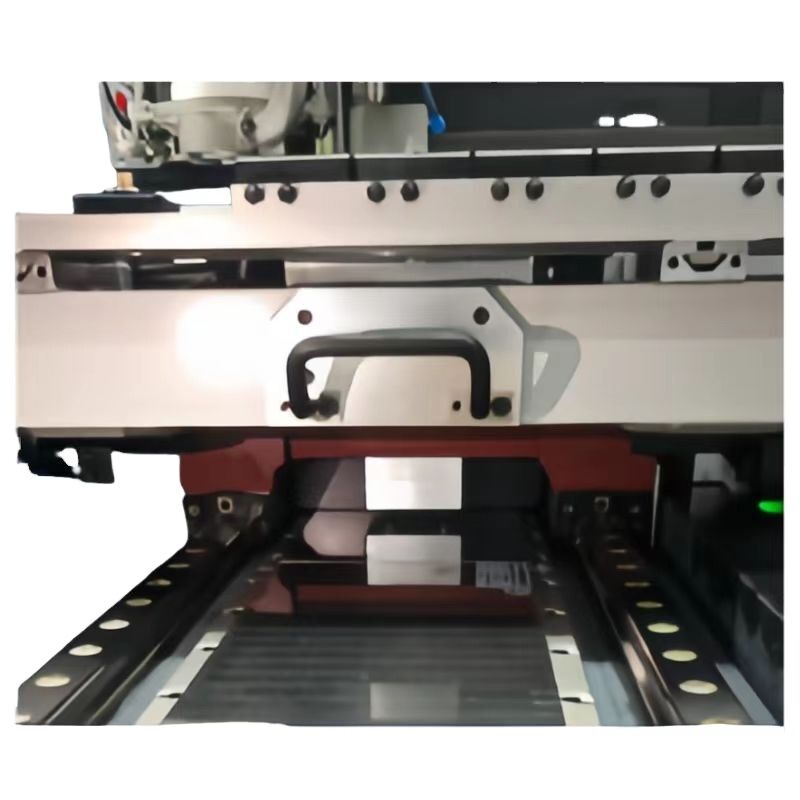

YS-F6MH Machine de perçage de PCB de haute qualité, haute précision et haute rigidité

YS-F6MH Machine de forage de PCB de haute qualité de haute précision de haute rigidité

Vue d'ensemble du produit

La machine de perçage de PCB YS-F6MH offre une précision et une rigidité exceptionnelles pour les applications de fabrication de PCB exigeantes.Cette machine est dotée d'une technologie avancée de roulement à air avec une faible consommation d'air et une plus grande rigidité radiale.

Système de support d'air à faible consommation d'air
Rigidité radiale plus élevée pour une meilleure stabilité
Optimisé pour les plaques épaisses et les plaques de cuivre épaisses
Fuseau à couple important pour les applications les plus exigeantes

Configuration de l'équipement

Numéro de série	Nom	Spécifications et modèles	Quantité
1.	Appareil hôte	Le numéro de série est le numéro de série.	1 série
2.	Système de contrôle	Système de contrôle Sieb & Meyer	1 série
3.	Moteur linéaire (X, Y, Z)	Propulsion moteur linéaire haute performance	9 ensembles
4.	Axe principal	200KRPM	6 ensembles
5.	Échelle de grille	Ruler de grille de haute précision (résolution de 0,5 μm)	9 ensembles
6.	Élément de guide	Rail de guidage linéaire de haute précision importé	9 ensembles
7.	Détection des outils cassés	Détection du coupeur capacitif	6 ensembles
8.	Système de mesure d'outil	Détecteur d' outils Mingwei	6 ensembles
9.	Appuyez sur le commutateur de pied	Appuyez sur le commutateur à pied plat	6 ensembles
10.	Sécheuse	Sécheuse d'entrée	1 série
11.	Détenteur d'air	Réservoir de stockage de gaz de 70 litres	1 série
12.	Affichage	Affichage à cristaux liquides	1 série

Spécifications techniques

X,Y Vitesse maximale de déplacement	80 m/min
Vélosité maximale de l'axe Z	35 m/min
Capacité du magasin d'outils	6 à 300
Système de mesure des axes X, Y et Z	Ruler de grille de haute précision (résolution de 0,5 μm)
Système de fixation du positionnement	Clampe de positionnement automatique pneumatique SMC
Système de détection d'outil cassé	Détection du coupeur capacitif
Vitesse de la broche	20,000 à 200 000 tr/min
Précision de positionnement	± 0,004 mm
Précision de positionnement répétée	± 0,0025 mm
Précision du forage	±0,018 mm
Réglage de la profondeur (facultatif)	±0,015 mm
Diamètre minimum du trou	4 mil (φ0,1 mm)
Diamètre maximal du trou	256 mil (φ6,5 mm)
Taille du tableau	6-635 mm × 772 mm
Portée de travail efficace	Pour les appareils à commande numérique, le nombre d'ampoules à commande numérique doit être supérieur à:
Source d'énergie	Pour les appareils de traitement des données, les données doivent être fournies à l'autorité compétente.
Consommation d'énergie maximale	15 KVA
Pression de l'air	60,5-7,5 bar
Le bruit	≤ 75dBA
Température de fonctionnement	20°C à 24°C
Humidité de fonctionnement	45 à 65%
Dimensions globales (L × P × H)	Le nombre de points de contact doit être le même que le nombre de points de contact.

À propos de YUSH Electronic Technology Co., Ltd.

Fondée en 2004 et située à Jiangsu, en Chine, YUSH Electronic Technology Co., Ltd est spécialisée dans les machines professionnelles de séparation de PCB et de dépannage d'équipements électroniques de PCB.L'entreprise exploite des équipements de production et de traitement avancés avec une équipe de développement expérimentée, dont la moitié possèdent plus de 10 ans d'expérience dans l'industrie des équipements électroniques.

Depuis 2004, YUSH se concentre sur le développement et la fabrication de séparateurs de PCB et de machines de dépannage, en mettant l'accent sur la qualité des produits, la sécurité et l'innovation.performances stablesNous offrons différents types de séparation de PCB, y compris manuelle, motorisée, pneumatique, perforation de moule,machines de traitement des métaux et des métauxAvec notre engagement en matière de qualité et de prix compétitifs, YUSH sert des clients dans le monde entier et est devenue l'une des plus grandes bases de production de séparateurs de PCB en Chine.
