Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Station de retraitement BGA avec alignement optique, ZM-R7220A machine de retraitement BGA, Station de dépannage de PCB BGA


Tension:	220V	Pouvoir:	5650 W
Poids:	76 kg	Dimensions:	685633850mm
Puissance de chauffage supérieure:	1450W	Puissance du chauffe-eau:	1200W
Puissance du chauffeur IR:	2700W	Précision de la température:	± 3 ℃
Taille maximale du PCB:	415×370mm	Taille minimale du PCB:	6 × 6 mm
Puce BGA maximale:	60×60mm	Puce BGA minimum:	2 × 2 mm
Précision de montage:	±0,02 mm	Grossissement optique:	230X
Fréquence:	50/60 Hz

Tension:	220V
Pouvoir:	5650 W
Poids:	76 kg
Dimensions:	685633850mm
Puissance de chauffage supérieure:	1450W
Puissance du chauffe-eau:	1200W
Puissance du chauffeur IR:	2700W
Précision de la température:	± 3 ℃
Taille maximale du PCB:	415×370mm
Taille minimale du PCB:	6 × 6 mm
Puce BGA maximale:	60×60mm
Puce BGA minimum:	2 × 2 mm
Précision de montage:	±0,02 mm
Grossissement optique:	230X
Fréquence:	50/60 Hz

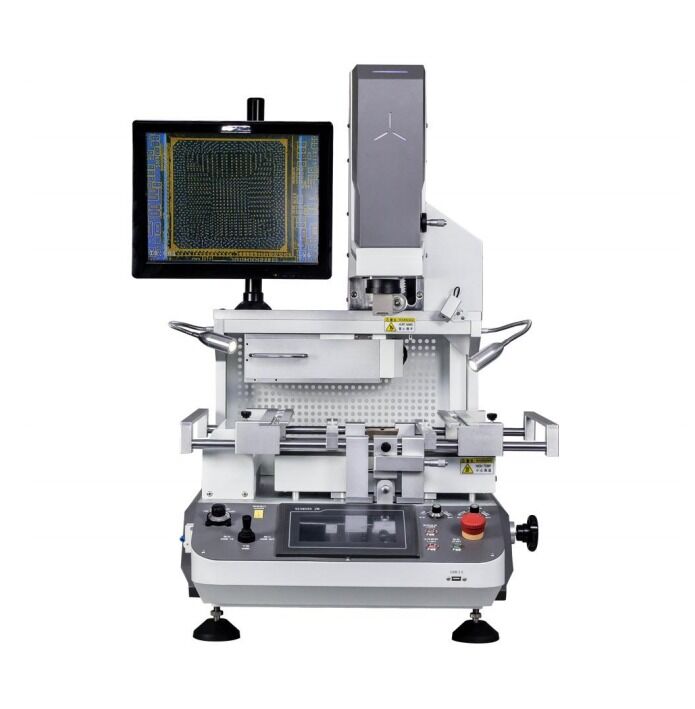

Station de retraitement BGA de haute qualité ZM-R7220A avec alignement optique

ZM-R7220A Station de retraitement BGA avec alignement optique

Applications du produit

Cette station de retraitement BGA de haute précision est conçue pour des applications professionnelles de réparation de PCB et de remplacement de composants:

Désoldeurs et soudeurs de tous types de composants BGA (sans plomb et avec plomb)
Retirer et réparer les puces IC BGA et autres composants de la carte mère
Réduire les coûts de production en retravaillant les joints de soudure défectueux lors de l'assemblage des PCB
Le recyclage des micro BGA, VGA, CCGA, QFN, CSP, LGA, SMD et autres types de puces
Idéal pour le retravail de la carte mère de haute précision dans les ordinateurs portables, les consoles de jeux, les téléphones portables et les appareils électroniques

Principales caractéristiques

Système de chauffage avancé

Système de préchauffage en fibre de carbone infrarouge pour une chauffage rapide et uniforme sans pollution lumineuse
Contrôle indépendant des appareils de chauffage supérieur, inférieur et infrarouge avec une précision de température de ±3°C
Processus de régulation de la température en dix segments adapté à toutes les applications de retraitement BGA
Zone de préchauffage IR réglable pour le chauffage uniforme des PCB

Alignement optique de précision

Système optique couleur CCD réglable avec fonctions de scission, de zoom et de micro-ajustement du faisceau
Réglage automatique de la résolution du chromatisme et de la luminosité
L'amplification est de 230X avec une précision de montage inférieure ou égale à ±0,02 mm.
Prévient la fatigue oculaire lors de séances de re-travail prolongées

Système de fonctionnement intelligent

Interface homme-machine haute définition avec paramètres de température protégés par l'autorité
Fonctions de soudure et de dés soudure automatiques sans réglage manuel
Stockage illimité de profil de température avec capacité de rappel à une clé
Connexion USB avec commande PC sans conducteur
Système de buse BGA à rotation à 360° avec installation et remplacement faciles

Sécurité et protection

Certifié CE avec des fonctions complètes de protection de la sécurité
Circuit d'arrêt automatique lorsque la température dépasse les limites de régulation
Paramètres de température protégés par mot de passe pour empêcher les modifications non autorisées
Alarmes de finition et systèmes de double protection
Protège les composants PCB et la machine contre les dommages causés par des conditions anormales

Spécifications techniques

Énergie	AC 220V ± 10%, 50/60 Hz
Puissance totale	Pour les appareils à commande numérique
Puissance de chauffage	Sur le dessus: 1450W, en bas: 1200W, IR: 2700W
Contrôle de la température	thermocouple de type K (boucle fermée), précision ±3°C
Plage de taille des PCB	Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur d'alimentation doit être égale ou supérieure à:
Taille de la puce BGA	Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur d'alimentation doit être égale ou supérieure à:
Système de positionnement	support de PCB à rainure en V avec fixation universelle
Les dimensions	Le nombre de points d'étanchéité doit être supérieur ou égal à:
Le poids	76 kg
Couleur	Blanc
