Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                machine d'inspection par rayons X pour la coulée sous pression, Machine à rayons X pour la déformation des PCB, inspection par rayons X à haut rendement


Poids:	3500 kg	Tension:	220V
Puissance totale:	Max 1,3 kW	Tension des tubes:	60~160KV
Courant de tube:	0,2 ~ 5,0 mA	Taille focale:	0,5 mm
Fuite de rayon X:	≤1 usv/h	Dimension:	L2030×L1600×H2100mm
Taille d'étape:	φ500mm	Région de représentation:	433,7 mm * 433,7 mm
Résolution:	2816*2816/3,24 Lp/mm 15 ips	Angle d'inclinaison maximum:	±30°
Composants de base:	API, moteur, roulement, boîte de vitesses, moteur	Type de machine:	équipement d'inspection visuelle
Méthode de détection:	Liaison à six axes à bras oscillant de type C

Poids:	3500 kg
Tension:	220V
Puissance totale:	Max 1,3 kW
Tension des tubes:	60~160KV
Courant de tube:	0,2 ~ 5,0 mA
Taille focale:	0,5 mm
Fuite de rayon X:	≤1 usv/h
Dimension:	L2030×L1600×H2100mm
Taille d'étape:	φ500mm
Région de représentation:	433,7 mm * 433,7 mm
Résolution:	2816*2816/3,24 Lp/mm 15 ips
Angle d'inclinaison maximum:	±30°
Composants de base:	API, moteur, roulement, boîte de vitesses, moteur
Type de machine:	équipement d'inspection visuelle
Méthode de détection:	Liaison à six axes à bras oscillant de type C

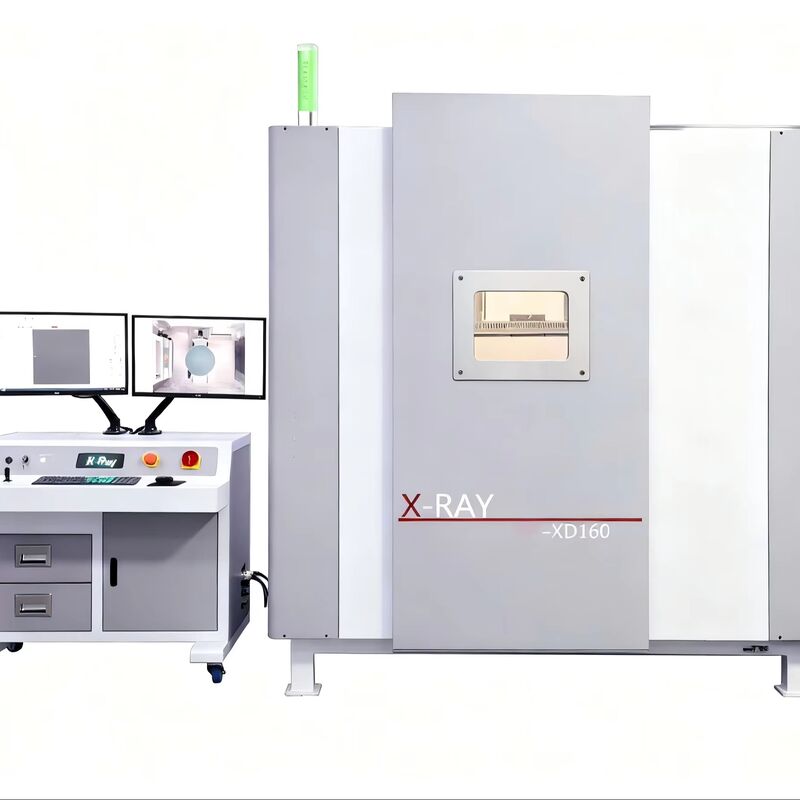

Machine d'inspection par rayons X de haute qualité et de haute efficacité YS-XD160

YS-XD160 Machine d'inspection par rayons X de moulage sous pression

Système d'inspection par rayons X de haute qualité et de grande efficacité conçu pour la détection complète des défauts des composants moulés sous pression.

Principales caractéristiques

Détection claire des défauts internes, y compris les trous de sable et les fissures dans les pièces moulées en aluminium
Fonctionnement facile avec mise en place rapide - nouvelles normes de détection de produits configurées en 5 à 10 minutes
Fonctions programmables, mesurables et d'économie d'image basées sur une conception ergonomique
Système de verrouillage de sécurité - Les rayons X ne peuvent fonctionner que si toutes les portes sont correctement fermées
Plateforme de charge multifonctionnelle avec rotation et mouvements à 360°
Opérations d'outillage polyvalentes et personnalisables pour diverses applications
Méthode de détection de liaison à six axes du bras d'altération de type C permettant une inspection sans angle mort
Imagerie dynamique en temps réel avec affichage de surveillance continue
Réglage de points d'observation modulaires à plusieurs panneaux pour des flux de travail d'inspection flexibles

Spécifications techniques

Montant de fuite par rayons X	≤ 1 μSv/h
Dimension	L2030 × W1600 × H2100 mm
Taille du stade	φ 500 mm
Zone d'imagerie	433.7 mm × 433,7 mm
Résolution	2816 × 2816 / 3,24 Lp/mm @ 15 images par seconde
Angle d'inclinaison maximal	± 30°

Applications

Cet équipement est principalement utilisé pour l'inspection de pièces moulées en aluminium, de pièces moulées en fer, de pièces automobiles, de composants matériels, de matériaux réfractaires et de divers composants industriels.Le système utilise une technologie d'inspection optique automatisée basée sur des systèmes de détection d'images avancés.Les détecteurs à panneau plat acquièrent des informations d'image haute définition pour des mesures précises, le stockage de données,et détection automatique de pas programmée.
