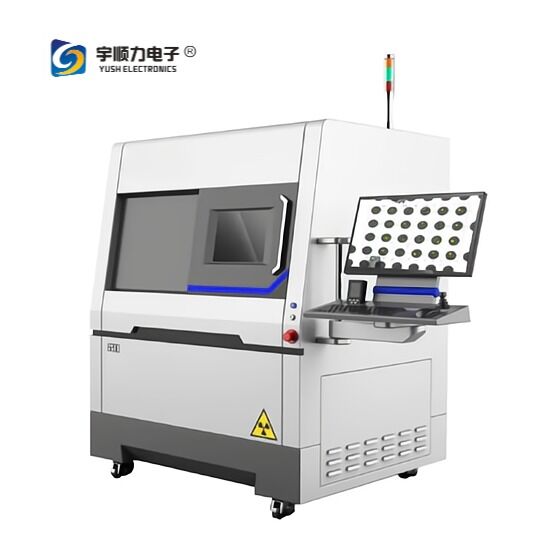

Machine d'inspection automatique par rayons X de PCB de ligne SMT (AXI)
Introduction du produit
La machine d'inspection automatique aux rayons X YS-8200 est conçue pour fournir des solutions d'imagerie haute résolution spécifiquement pour le secteur de la fabrication d'électronique.Ce système polyvalent excelle dans diverses applications de fabrication de PCB, y compris BGA, CSP, QFN, Flip Chip, COB, et une gamme complète de composants SMT.
En tant qu'outil de soutien puissant pour le développement de processus, le suivi de la qualité et les opérations de retraitement,le YS-8200 dispose d'une interface logicielle intuitive capable de répondre aux exigences des petites et grandes usines.
Principales caractéristiques
- Tubes à rayons X fermées de 90 kV 5 μm avec intensificateur d'image de 4/2 " et caméra CCD de 2 mégapixels
- Station de travail multifonction avec inclinaison de ± 60° et mouvement multiaxe X-Y
- Tubes à rayons X et détecteur de levage et de descente automatiques avec positionnement pratique de la cible
- Système de traitement d'image DXI multifonctionnel avec détection programmable CNC
- La zone de chargement maximale est de 510 mm × 420 mm, la zone d'inspection est de 435 mm × 385 mm, avec un grossissement 600X.
Spécifications techniques
| Nom de l'article |
Modèle |
Le numéro de série YS-8200 |
| Tubes à rayons X |
Voltage maximal, type |
90 kV, fermé |
| Consommation d'électricité |
|
8W |
| Taille du point focal |
|
5 μm |
| Plage de mouvement (haut et bas) |
|
150 mm |
| Magnification |
|
600X |
| Détecteur |
Appareil de renforcement |
4"/2" (FPD facultatif) |
| Résolution |
|
77/110 LP/cm |
| La caméra |
|
2 mégapixels CCD |
| Plage de mouvement (haut et bas) |
|
290 mm |
| Système informatique |
Système d'exploitation |
PC industriel, processeur Win 7, i7 |
| Moniteur |
|
Disque LCD de 22 pouces |
| Logiciel |
Interface utilisateur |
YS Système de traitement d'image multifonctionnel DXI |
| Plateforme de travail |
Max. zone de chargement |
Pour les véhicules à moteur à combustion |
| Max. zone d'inspection |
|
435 mm × 385 mm |
| Max. Poids de chargement |
|
10 kg ou plus |
| Contrôle du mouvement |
|
Joysticks, souris et claviers |
| Angle d'inclinaison de la table |
|
± 60° |
| La navigation |
La caméra |
Caméra HD, point laser |
| Caractéristiques de l'équipement |
Énergie |
AC 110 à 220 V (± 10%) 50 Hz, 1,0 kW |
| Définition des dimensions |
|
Pour les appareils de surveillance des émissions de gaz à effet de serre |
| Poids du système |
|
1150 kg |
