Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mini machine de soudage sélectif pour SMT, Machine à souder sélective avec garantie, Machine de soudage sélectif pour dépannage de PCB


Poids:	1050 kg	Pouvoir:	10 kW
Tension:	220V/380V	Côté processus PCB:	≥3
Poids de carte PCB:	≤5 kg	Épaisseur du PCB:	1 à 6 mm
Vitesse de transfert de PCB:	0.2 à 10	Dimensions de l'appareil:	1435(L)1800(L)1670(H) millimètre
Dégagement supérieur du PCB:	120 millimètres	Dégagement du fond du PCB:	60 millimètres
Taille de bande de conveyeur:	900 ± 20 mm	Gamme de convoyeurs réglable:	50-450 millimètre
Pression d'admission de l'air:	0,6	Consommation d'azote:	1,5
Consommation d'énergie maximale:	<12 kW

Poids:	1050 kg
Pouvoir:	10 kW
Tension:	220V/380V
Côté processus PCB:	≥3
Poids de carte PCB:	≤5 kg
Épaisseur du PCB:	1 à 6 mm
Vitesse de transfert de PCB:	0.2 à 10
Dimensions de l'appareil:	1435(L)1800(L)1670(H) millimètre
Dégagement supérieur du PCB:	120 millimètres
Dégagement du fond du PCB:	60 millimètres
Taille de bande de conveyeur:	900 ± 20 mm
Gamme de convoyeurs réglable:	50-450 millimètre
Pression d'admission de l'air:	0,6
Consommation d'azote:	1,5
Consommation d'énergie maximale:	<12 kW

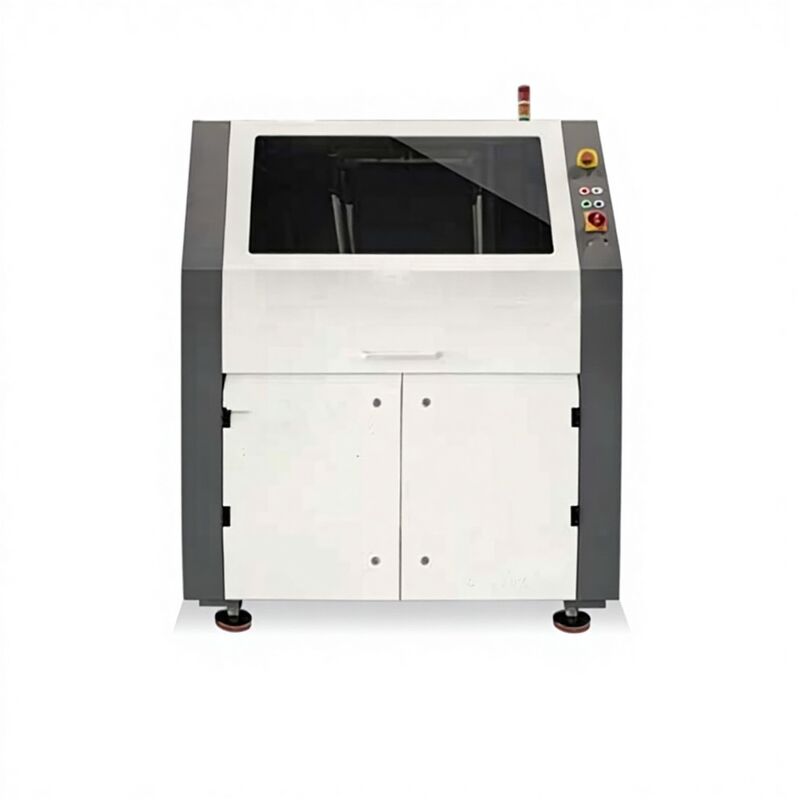

Mini machine de soudage sélectif de haute qualité pour ligne de production SMT

Machine de soudage sélective minière de haute qualité pour la ligne de production SMT

Principales caractéristiques

Processus de soudage complet dans un espace de machine compact avec des unités standard de pulvérisation, de préchauffage et de soudage
La conception de la voie rotative permet le chargement/déchargement des PCB du même côté de la machine
Petite empreinte - nettement plus courte que les machines SUNFLOW standard
Surveillance en temps réel du processus de soudage avec enregistrement complet du processus

Spécifications techniques

Catégorie de paramètres	Nom du paramètre	Spécification
Paramètres du corps	Dimensions du dispositif	Les États membres doivent veiller à ce que les mesures prises en matière d'assurance-emploi soient conformes à l'article 6 du règlement (CE) no 882/2005.
	Poids de l'équipement (kg)	1050
	Dégagement supérieur des PCB	120
	Dégagement du fond du PCB	60
	Côté du processus des PCB	≥ 3
	Hauteur du convoyeur au-dessus du sol	900 ± 20
	Vitesse de transfert de PCB	0.2 à 10
	Poids des PCB (kg)	≤ 5
	Épaisseur du PCB (y compris l'appareil)	1 à 6
	Autonomie réglable du convoyeur	50 à 450
Méthode d'ajustement de la largeur du convoyeur	électrique
Direction du transfert de PCB	De gauche à droite
Pression à l'entrée de l'air	0.6
Fourniture d'azote	Fournit par le client
Pression à l'entrée d'azote	0.6
Consommation d'azote	1.5
Pureté de l'azote requise	> 99999
Voltage	380
Fréquence	50/60
Consommation d'énergie maximale	< 12
Courant maximal	< 25
Bruit de la machine	< 65
Interface de communication	Le SMEMA
Système de soudage	Ventilateur de l'appareil	510
	Voyage maximal de l'axe de soudage Y	450
	Ventilation de l'énergie par le conducteur	60
	Diamètre extérieur minimal de la buse	5.5
	Diamètre intérieur de la buse	2.5 à 10
	Hauteur maximale de la crête	5
Capacité des fours à étain	Approximativement 13 kg ((Sn63Pb) / Approximativement 12 kg ((sans plomb)
Température maximale de soudure	330
Puissance de chauffage du four à étain	1.15
Système de préchauffage	Plage de température de préchauffage	< 200
	Puissance de chauffage	6
	Méthode de chauffage	Air chaud
Système de pulvérisation	Propulsion maximale sur l'axe X	510
	Poussée maximale de pulvérisation sur l'axe Y	450
	Hauteur de pulvérisation	60
	Vitesse de positionnement	< 200
	Capacité du réservoir de flux	2

Configuration standard de la machine

Module de pulvérisation
Module de préchauffage
Module de soudage (machine standard avec buse de 6 mm de diamètre intérieur)
Système de transmission

Principe de fonctionnement

Après que le programme préprogrammé de la tête de pulvérisation ait commandé à la carte PCB de se déplacer vers la position désignée, seules les pièces à souder sont pulvérisées avec du flux.Après pulvérisation et préchauffage, la plateforme de pompe électromagnétique entraîne la pompe électromagnétique à se déplacer vers la position requise selon le programme prédéfini pour le soudage, puis complète le processus de soudage.

Système de programmation rapide et pratique

Module de soudage stable et de haute qualité

Caractéristiques et avantages

Formation de crête de vague stable
Facile à retirer et à remplacer
Buse de haute qualité (durée de vie de 3 mois)
Conception d'une empreinte réduite
Fonctionnement écoénergétique
Capacité de changement rapide de ligne

L'utilisation d'une pompe électromagnétique au lieu d'une pompe mécanique assure des pics d'onde stables pendant le fonctionnement, élimine l'usure mécanique et minimise la production de déchets.Le module de soudage intègre un système de mouvement de haute précision pour assurer la précision du processusL'expérience utilisateur est améliorée grâce à des caméras de surveillance du soudage et à la détection automatique de la hauteur de l'onde.

Système de transmission - voie de convoyeur à rouleaux

Le système de transmission utilise un convoyeur à rouleaux, ce qui augmente l'espace de soudage et facilite le soudage des composants situés près des bords de la planche.

Processus de soudure sélective

Transfert de la carte PCB à l'emplacement désigné
Pulvérisation sélective, préchauffage et soudure de PCB selon la procédure établie
Fin du processus de sortie des PCB

Module de pulvérisation de haute précision

La machine standard est équipée de buses de décharge de précision importées d'Allemagne d'un diamètre de 130 μm, assurant une application uniforme du flux sur les zones de soudage requises.économiser au moins 90% de flux par rapport aux méthodes de pulvérisation traditionnellesPour les applications nécessitant moins de précision, des buses de pulvérisation alternatives sont disponibles pour des procédés de pulvérisation plus rapides.

Tous les mouvements du module sont entraînés par des servo-motors et des vis à billes, assurant un fonctionnement en douceur et stable avec une répétabilité atteignant 0,05 mm.

Module de structure de base
