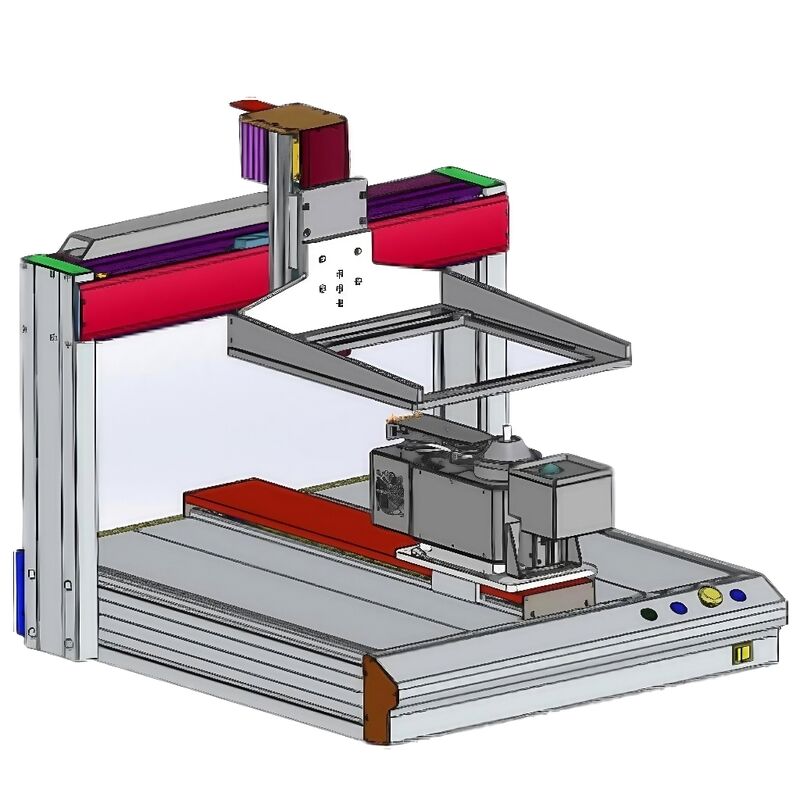

Name: Solde à ondes sélectives sur bureau YS-E320
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Pour l'utilisation dans les appareils électroménagers
Price: 5 USD
Availability: InStock

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: YUSH

Numéro de modèle: Pour l'utilisation dans les appareils électroménagers

Conditions de paiement et d'expédition

Quantité de commande min: 1 kilomètre

Prix: $5,000 / kilometer

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                machine à souder à ondes sélectives, Système de soudage à ondes YS-E320, Équipement de soudage pour dépannage de circuits imprimés


Poids:	70KG	Dimensions extérieures:	730×800×840 millimètres
Taille de panneau de carte PCB:	50×50~450×400 millimètres	Épaisseur de panneau de carte PCB:	0,8 ~ 3 mm
Hauteur du composant:	Moins de 100 mm au dessus / 50 mm en dessous	Poids du substrat:	Moins de 5 kilogrammes
Cintrage du substrat:	moins de 0.5mm	Capacité des fours à étain:	10KG
Puissance des fours à étain:	2 kW	Pureté d'azote:	99,999%
Consommation d'azote:	1,2-1,5 Cube H	Capacité de flux:	2 L
Diamètre intérieur de bec:	φ 3 mm ~ φ 20 mm	Alimentation:	Monophasé 220V±10%
Puissance de départ:	2,5KW

Poids:	70KG
Dimensions extérieures:	730×800×840 millimètres
Taille de panneau de carte PCB:	50×50~450×400 millimètres
Épaisseur de panneau de carte PCB:	0,8 ~ 3 mm
Hauteur du composant:	Moins de 100 mm au dessus / 50 mm en dessous
Poids du substrat:	Moins de 5 kilogrammes
Cintrage du substrat:	moins de 0.5mm
Capacité des fours à étain:	10KG
Puissance des fours à étain:	2 kW
Pureté d'azote:	99,999%
Consommation d'azote:	1,2-1,5 Cube H
Capacité de flux:	2 L
Diamètre intérieur de bec:	φ 3 mm ~ φ 20 mm
Alimentation:	Monophasé 220V±10%
Puissance de départ:	2,5KW

Solde à ondes sélectives sur bureau YS-E320

Résoudre les défis du soudage par injection

Le YS-E320 résout les difficultés courantes dans le soudage DIP avec une technologie de soudage à ondes sélectives avancée.

Principaux avantages

Production flexible pour les variétés multiples et les petits lots
Soudage en ligne rapide sans équipement nécessaire
Coût d'achat d'équipement extrêmement faible
Réduction des coûts d'utilisation et de maintenance
100% de pénétration de l'étain avec un rendement de soudage supérieur à 98%
Exigence minimale d'espace au sol (environ 1 mètre carré)

Mode de fonctionnement de la soudure à ondes sélective

Pendant le soudage sélectif hors ligne, la buse de soudage reste fixe tandis que la carte PCB se déplace selon les instructions programmées le long de X, Y,et les axes Z pour obtenir un soudage précis des joints de soudage PCB.

Spécifications techniques

Point de spécification	Pour les appareils à moteur électrique
Taille de la carte de PCB applicable	L × W: 50 × 50 ~ 450 × 400 mm
Épaisseur de la carte de PCB applicable	Épaisseur du substrat: 0,8 à 3 mm / longueur de broche: moins de 3 mm
Hauteur du composant	Moins de 100 mm au-dessus du substrat / moins de 50 mm en dessous du substrat
Forme et conditions du substrat	Marge de placement du substrat: ≥3 mm Marge du procédé / Poids y compris les composants: < 5 kg / Flexion du substrat: < 0,5 mm
Fours à étain	Matériau: acier inoxydable / Capacité: 10 kg / Puissance: 4 × 500 W (2 kW au total)
Exigences relatives au N2	Pureté: 99,999% / Pression: 0,5 MPa / Consommation: 20 à 30 L/min (1,2 à 1,5 m3/h)
Buse de flux	Buse de fluide de précision
Capacité de flux	2L (ajout manuel de liquide)
Source de gaz	00,5-0,7 MPa
Diamètre intérieur de la buse	φ3mm~φ20mm (des tailles personnalisables sont disponibles)
Hauteur du sommet	Alignement automatique et mesure de hauteur
Contrôle du système	PC et PLC (Windows et Huichuan)
Logiciel de programmation	Prend en charge la programmation avec dessin de ligne d'image (Convenient et rapide)
Énergie électrique	Pour les appareils de commande électrique, la puissance de départ est de 2,5 kW.
Le poids	70 kg (y compris la soudure de 10 kg)
Dimensions extérieures	L × W × H: 730 × 800 × 840 mm
