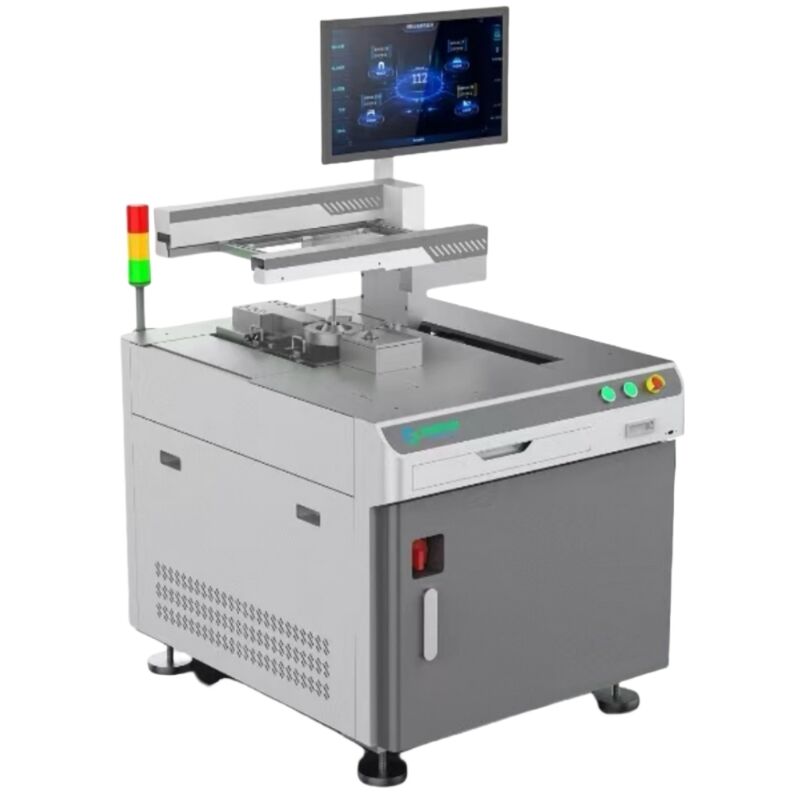

Name: Soudure sélective à vague intégrée
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-450Y
Price: 10 USD
Availability: InStock

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: YUSH

Numéro de modèle: YS-450Y

Conditions de paiement et d'expédition

Quantité de commande min: 1 kilogramme

Prix: $10,000 / kilogram

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de soudure de vague sélective, Équipement de soudage pour dépannage de circuits imprimés, Système de soudage à vague intégré


Poids:	150 kg	Modèle:	YS-450Y
Taille du PCB:	50×50~450×400 millimètres	Épaisseur du PCB:	0,8 ~ 3 mm
Hauteur du composant:	<100 mm au-dessus, <50 mm en dessous	Poids du substrat:	<5 kilogrammes
Cintrage du substrat:	<0,5 mm	Capacité des fours à étain:	15KG
Puissance des fours à étain:	2 kW	Puissance de préchauffage:	1kw
Puissance totale:	3,5 kW	Pureté d'azote:	99,999%
Capacité de flux:	2 L	Diamètre intérieur de bec:	φ 3 mm ~ φ 20 mm
Dimensions extérieures:	940×1280×1350 millimètres

Poids:	150 kg
Modèle:	YS-450Y
Taille du PCB:	50×50~450×400 millimètres
Épaisseur du PCB:	0,8 ~ 3 mm
Hauteur du composant:	<100 mm au-dessus, <50 mm en dessous
Poids du substrat:	<5 kilogrammes
Cintrage du substrat:	<0,5 mm
Capacité des fours à étain:	15KG
Puissance des fours à étain:	2 kW
Puissance de préchauffage:	1kw
Puissance totale:	3,5 kW
Pureté d'azote:	99,999%
Capacité de flux:	2 L
Diamètre intérieur de bec:	φ 3 mm ~ φ 20 mm
Dimensions extérieures:	940×1280×1350 millimètres

Soudure sélective à vague intégrée

Soudage à ondes sélectives intégré

Solutions de soudage DIP avancées

Surmontez les défis traditionnels du soudage DIP avec notre technologie innovante de soudage à ondes sélectives conçue pour les exigences de fabrication modernes.

Principaux avantages

Production flexible pour les variétés multiples et les petits lots
Soudage en ligne rapide sans équipement nécessaire
Coût d'achat d'équipement extrêmement faible
Réduction des coûts d'utilisation et d'entretien (économie de la scorie d'étain, du flux, de l'électricité et des consommables)
100% de pénétration de l'étain avec un rendement de soudage supérieur à 98%
Une empreinte compacte d'environ 1 m2

Mode de fonctionnement

Pendant le soudage sélectif hors ligne, la buse de soudage reste fixe tandis que la carte PCB se déplace selon les paramètres programmés le long de X, Y,et les axes Z pour obtenir un soudage précis des joints de soudage PCB.

Spécifications techniques

Points de spécification	Le nombre d'heures de travail est déterminé en fonction de la période de travail.
Taille de la carte de PCB applicable	L × W: 50 × 50 ~ 450 × 400 mm
Épaisseur de la carte de PCB applicable	Épaisseur du substrat: 0,8 à 3 mm / longueur de broche: moins de 3 mm
Hauteur du composant	Moins de 100 mm au-dessus du substrat / moins de 50 mm en dessous du substrat
Forme et conditions du substrat	Marge de placement du substrat: à plus de 3 mm du bord du procédé du substrat Poids, y compris les composants: moins de 5 kg Coupe du substrat: inférieure à 0,5 mm
Fours à étain	Matériau/Capacité: tout en alliage de titane/15 kg Capacité du bain d'étain: 4 × 500 W (2 kW)
Puissance de préchauffage	Préchauffage infrarouge: 1 kW
Puissance totale	AC 220V: 3,5 kW
Exigences relatives au N2	Pureté de l'azote: 99,999% Précipitation/consommation: 0,5 MPa / 20 à 30 m3/min / 1,2 m3
Buse de flux	0.5mm Buse de fluide de précision importée du Japon
Capacité de flux	2 litres
Source de gaz	00,5-0,7 Mpa
Diamètre intérieur de la buse	φ 3 mm ~ φ 20 mm (taille personnalisable)
Hauteur du sommet	L'alignement/la mesure automatique de la hauteur
Contrôle du système	PC+PLC (Windows)
Logiciel de programmation	Prise en charge de la programmation pour le dessin de lignes d'image (convenient et rapide)
Vidéosurveillance	Surveillance vidéo en temps réel pour une observation pratique de l'effet de soudage
Énergie électrique	Unité de régulation de l'énergie Puissance de départ: 3,5 kW
Le poids	150 kg (contenant de la soudure: 12 kg)
Dimensions extérieures SW-450Y	L×W×H: 940×1280×1350 mm (avec affichage)
Dimensions extérieures SW-450YT	L × W × H: 1110 × 1280 × 1500 mm (à l'exclusion des feux tricolores)
