Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Robot de prélèvement et de placement SMT, Machine automatique SMT, Robot de dépanelisation de PCB


Poids:	1860 kg	Pouvoir:	10 kW
Tension:	220V/380V	Quantité de bec:	8
Capacité de conducteur:	Bol d'alimentation (8 voies) +58 emplacements	Vitesse de placement:	26000 puces/heure
Composant applicable:	Circuit intégré 0201 ~ 36 mm	Source d'air:	0,5 ~ 0,8 MPA
Taille du conseil:	50 mm x 50 mm ~ 510 mm x 460 mm	Épaisseur du panneau:	00,8 mm à 3,0 mm
Poids de la planche:	0,68 kg en dessous	Spécification du chargeur:	8mm ~ 56mm
Résolution de la grille:	5um	Précision de répétition:	± 0,04 mm
Taille de la machine:	L1380mmxL2350mmxH550mm

Poids:	1860 kg
Pouvoir:	10 kW
Tension:	220V/380V
Quantité de bec:	8
Capacité de conducteur:	Bol d'alimentation (8 voies) +58 emplacements
Vitesse de placement:	26000 puces/heure
Composant applicable:	Circuit intégré 0201 ~ 36 mm
Source d'air:	0,5 ~ 0,8 MPA
Taille du conseil:	50 mm x 50 mm ~ 510 mm x 460 mm
Épaisseur du panneau:	00,8 mm à 3,0 mm
Poids de la planche:	0,68 kg en dessous
Spécification du chargeur:	8mm ~ 56mm
Résolution de la grille:	5um
Précision de répétition:	± 0,04 mm
Taille de la machine:	L1380mmxL2350mmxH550mm

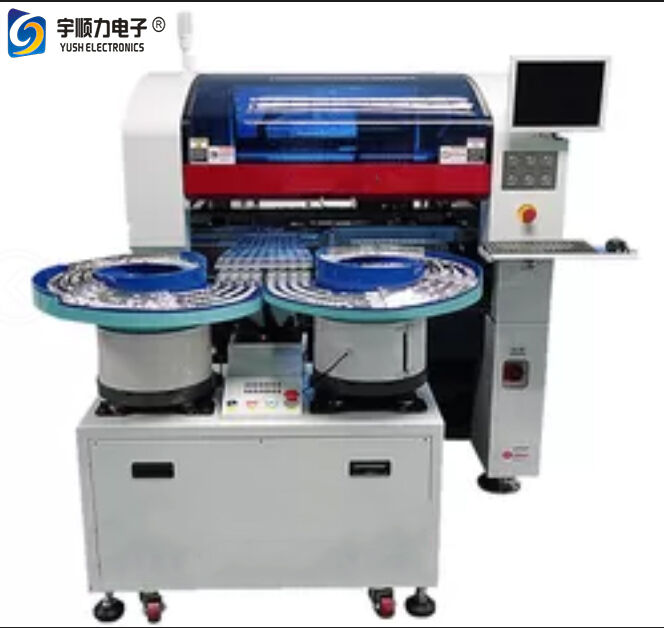

Robot de prélèvement et de placement multifonctionnel SMT / Machine SMT automatique

Le YS-CPM-II T offre un système de placement flexible spécialement conçu pour les produits d'éclairage LED et les rétroéclairages d'écrans LCD de taille moyenne à grande. Grâce à sa conception innovante de chargeur à bol + chargeur à fentes, il peut simultanément gérer les tâches de placement de composants de lentilles et de puces.

Informations de base

Fonction : Montage de lentilles
Quantité de buses : 8
Capacité des chargeurs : Chargeur à bol (8 voies) + 58 fentes
Vitesse de placement : 26 000 puces/h
Composant applicable : 0201~36mm CI

Spécifications techniques

Spécification	Détails
Source d'air	0.5~0.8Mpa
Balayage d'alignement	Pour centrage
Composant applicable	De la minuscule puce 0201 au grand composant de 30 mm avec divers résistances et condensateurs, CI, BGA, lentille LED, carte LED
Taille de la carte	Minimum 50 mm x 50 mm Maximum 510 mm x 460 mm
Épaisseur de la carte	0.8mm~3.0mm
Poids de la carte	0.68Kg et moins
Système de contrôle	Plateforme de contrôle Windows 7 avec interface chinoise et anglaise
Capacité des chargeurs	16 colonnes
Spécification du chargeur	8mm~56mm
Résolution de la grille	5um
Poids	1850Kg
Longueur de la voie	1980mm
Précision de répétition	±0.04mm
Puissance	AC380V
Mode de fixation de la carte	Latéral, supérieur et inférieur
Vitesse de placement	26000 cph
Mécanisme de transmission du circuit imprimé	Trois phases
Quantité de buses	8
Taille de la machine	L1380mmxL2350mmxH550mm
Taille de la lentille	5~30mm

Caractéristiques principales

Base à haute rigidité, haute précision et haute stabilité : La base et l'axe Y sont conçus de manière intégrée, l'axe X utilise un alliage d'aluminium de haute dureté et est mis en forme par une presse. L'assemblage rapide évite la déformation.
Axes X/Y à haute vitesse, haute précision et longue durée de vie : Comprend des guides linéaires THK du Japon, des moteurs linéaires Sanyo et une règle de grille Renishaw pour une précision de mouvement exceptionnelle.
Plateforme vibrante avancée auto-recherchée : Le chargeur à bol fait vibrer les composants dans 8 voies pour un placement simultané. Équipé de capteurs précis pour éviter les blocages et les pannes.
Tête de travail de haute précision : Fabriquée en aluminium de qualité aéronautique avec un servomoteur miniature japonais et un rail de guidage IKO pour un mouvement d'axe Z à haute vitesse et haute précision.
Caméra de balayage aux performances exceptionnelles : Utilise une caméra à balayage linéaire BASLER d'Allemagne avec des sources lumineuses annulaires OSRAM pour une imagerie optimale.
Lame de coupe automatique de bande plastique : Fabriquée en acier de première qualité pour une durée de vie prolongée et un fonctionnement fiable.
Convoyeur de cartes multifonctionnel : Comprend un serrage de carte par le haut, le bas et les côtés avec un réglage flexible. Le rail étendu peut accueillir des cartes jusqu'à 1200 mm de longueur.
