Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Imprimante à pâte de soudure de haute précision, imprimante PCB entièrement automatique, machine à pâte à souder YS-GT


Poids:	1100 kg	Taille maximale de la carte:	510510mm (mise à niveau facultative vers : 610510mm)
Taille minimale du panneau:	50*50mm	vitesse de transport:	Le système de contrôle doit être équipé d'un système de contrôle de la vitesse.
Vitesse d'impression:	10 à 200 mm/s	Pression d'impression:	0,5 ~ 20 kg
Source d'alimentation:	AC:220±10%,50/60Hz 2,2 kW	Dimensions de la machine:	1500 ((H) mm
Pression atmosphérique:	4 à 6 kgf/cm2	Température de fonctionnement:	-20 ℃ ~ + 45 ℃
Répéter la précision de la position:	±10um@6σ,CPK≥2.0	Précision d'impression:	±18um@6σ,CPK≥2.0
Épaisseur du panneau:	0.4~6mm	poids maximal de la planche:	5 kg
longueur de la machine:	1240(L)mm

Poids:	1100 kg
Taille maximale de la carte:	510510mm (mise à niveau facultative vers : 610510mm)
Taille minimale du panneau:	50*50mm
vitesse de transport:	Le système de contrôle doit être équipé d'un système de contrôle de la vitesse.
Vitesse d'impression:	10 à 200 mm/s
Pression d'impression:	0,5 ~ 20 kg
Source d'alimentation:	AC:220±10%,50/60Hz 2,2 kW
Dimensions de la machine:	1500 ((H) mm
Pression atmosphérique:	4 à 6 kgf/cm2
Température de fonctionnement:	-20 ℃ ~ + 45 ℃
Répéter la précision de la position:	±10um@6σ,CPK≥2.0
Précision d'impression:	±18um@6σ,CPK≥2.0
Épaisseur du panneau:	0.4~6mm
poids maximal de la planche:	5 kg
longueur de la machine:	1240(L)mm

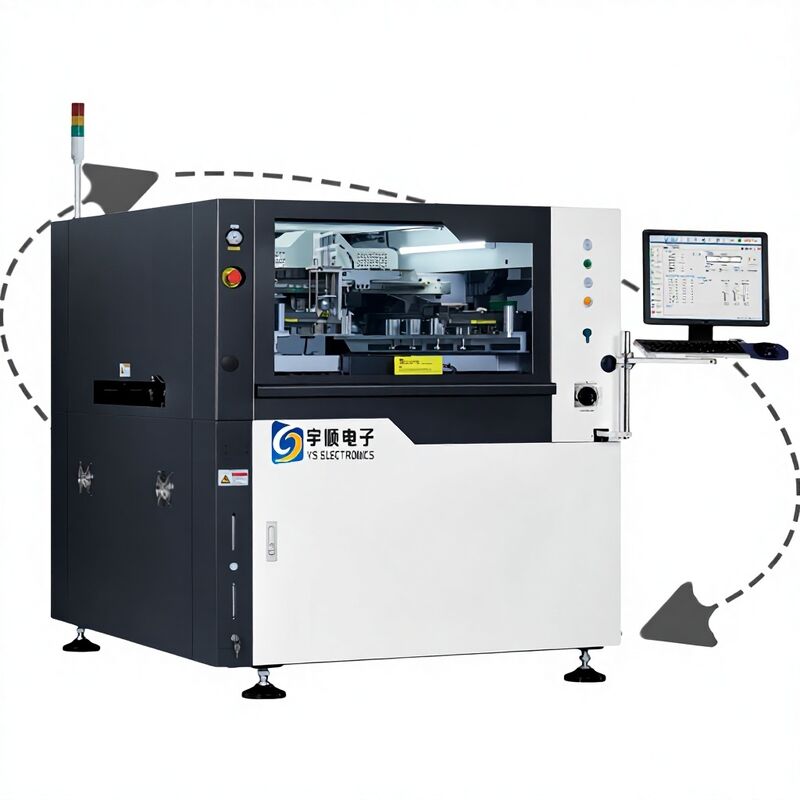

Imprimante de pâte à souder entièrement automatique de haute précision YS-GT pour PCB

L'imprimante de pâte à souder entièrement automatique YS-GT offre une précision et une efficacité exceptionnelles pour les applications d'assemblage de PCB, avec une automatisation avancée et des caractéristiques de performance robustes.

Spécifications de performance de la machine

Paramètre	Spécification
Précision de position répétée	±10μm @6σ, CPK≥2.0
Précision d'impression	±18μm @6σ, CPK≥2.0
NCP-CT (hors nettoyage et impression)	<7.5 sec
HCP-CT (nettoyage et impression inclus)	18s/pcs
CT de processus	4min
CT de ligne de transfert	2min

Paramètres de traitement du substrat

Paramètre	Spécification
Taille maximale de la carte	510×510mm (Mise à niveau optionnelle vers : 610×510mm)
Taille minimale de la carte	50×50mm
Épaisseur de la carte	0.4~6mm
Plage mécanique de la caméra	528×510mm
Poids maximal de la carte	5kg
Dégagement du bord de la carte	2.5mm
Hauteur de la carte	23mm Au-delà des éléments de trait broche
Vitesse de transport	900±40mm
Vitesse de transport maximale	Contrôle segmenté, 1500mm/s (Max)
Direction de transport	Une étape

Paramètres d'impression

Paramètre	Spécification
Vitesse d'impression	10~200mm/sec
Pression d'impression	0.5~20Kg
Mode d'impression	Une/Deux fois
Type de racle	Caoutchouc/Lame de racle (angle 45/55/60)
Décollement	0~20mm
Vitesse de décollement	0~20mm/sec
Taille du cadre du gabarit	470×370mm~737×737mm
Méthode de positionnement du treillis en acier	Positionnement automatique en direction Y

Paramètres de nettoyage

Paramètre	Spécification
Système de nettoyage	Trois modes : sec, humide, sous vide
Nettoyage à haute vitesse	Nettoyage intégré et entrelacé
Système de nettoyage	Type de pulvérisation latérale
Course de nettoyage	Génération automatique
Position de nettoyage	Nettoyage post-impression
Vitesse de nettoyage	10-200mm/sec
Consommation de liquide de nettoyage	Réglable automatiquement et manuellement
Consommation de papier de nettoyage	Réglable automatiquement et manuellement

Paramètres du système de vision

Paramètre	Spécification
Champ de vision CCD	10×8mm
Type de caméra	Caméra numérique CCD 130 mille pixels
Système de caméra	Structure optique de verrouillage haut/bas
Temps de cycle de la caméra	100ms
Types de marques de repère	Rond, carré, diamant, croix, pastille et profil
Taille de la marque	0.1-6mm
Nombre de marques	Max : 4 pièces
Nombre de marques à éviter	Max : 1 pièce

Paramètres techniques de la machine

Paramètre	Spécification
Source d'alimentation	AC : 220±10%, 50/60Hz 2.2KW
Pression d'air	4~6Kgf/cm²
Consommation d'air	Environ 5L/min
Température de fonctionnement	-20℃~+45℃
Humidité de l'environnement de travail	30%~60%
Dimensions de la machine (sans voyant lumineux)	1500(H)mm
Longueur de la machine	1240(L)mm
Largeur de la machine	1410(W)mm
Poids approximatif de la machine	Environ : 1100Kg
Exigences de charge de l'équipement	650Kg/m²

Modèle et dimensions de l'équipement

Modèle d'équipement : YS-GT

Taille : 1240(L) × 1410(W) × 1500(H)mm

Exigences d'alimentation et de gaz

Alimentation principale : AC : 220 ± 10%, 50/60HZ 3KW alimentation stable avec courant nominal, type de prise : système britannique.

Alimentation principale en gaz : une source de gaz industrielle stable avec une pression de 4,0-6 kgf/cm². Le diamètre du tuyau de gaz est de 6 mm/8 mm/10 mm/12 mm, et le raccord avant du tuyau de gaz est universel. Le raccord arrière n'a besoin que de correspondre à la taille du tuyau de gaz.

Poids de la machine : environ 1100Kg

Environnement d'utilisation de l'équipement

Température de l'atelier : -20℃~+45℃
Humidité de l'atelier : 30-60%
Protection contre l'électricité statique : une mise à la terre ESD et une protection contre l'électricité statique sont requises
Capacité portante du sol : si l'équipement n'est pas utilisé sur un sol plat, veuillez prêter attention à la capacité portante de tassement du sol, qui doit être ≥ 650kg/m²
