Name: Imprimante de pâte de soudure entièrement automatique YS-G9 Blanc
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: YUSH

Numéro de modèle: YS-G9

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: $10,000-10,900 / set

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Imprimante de pâte à souder entièrement automatique, Imprimante à pâte de soudure YS-G9, Machine de dépanelage de PCB avec garantie


Poids:	1000kg	Taille maximale de la carte:	450*340 mm
vitesse de transport:	900±40mm	Vitesse d'impression:	10 à 200 mm/s
Source d'alimentation:	AC:220 ± 10%,50/60Hz 2,2 kW	Dimensions de la machine:	1530 H mm
longueur de la machine:	1172 ((L) mm	Largeur de la machine:	1385 ((W) mm
Température de fonctionnement:	-20 ℃ ~ + 45 ℃	Répéter la précision de la position:	±10um@6σ,CPK≥2.0
Précision d'impression:	±18um@6σ,CPK≥2.0	Épaisseur du panneau:	0.4~6mm
poids maximal de la planche:	3 kg	Pression atmosphérique:	4 à 6 kgf/cm2
Consommation d'air:	Environ 5 litres/min

Poids:	1000kg
Taille maximale de la carte:	450*340 mm
vitesse de transport:	900±40mm
Vitesse d'impression:	10 à 200 mm/s
Source d'alimentation:	AC:220 ± 10%,50/60Hz 2,2 kW
Dimensions de la machine:	1530 H mm
longueur de la machine:	1172 ((L) mm
Largeur de la machine:	1385 ((W) mm
Température de fonctionnement:	-20 ℃ ~ + 45 ℃
Répéter la précision de la position:	±10um@6σ,CPK≥2.0
Précision d'impression:	±18um@6σ,CPK≥2.0
Épaisseur du panneau:	0.4~6mm
poids maximal de la planche:	3 kg
Pression atmosphérique:	4 à 6 kgf/cm2
Consommation d'air:	Environ 5 litres/min

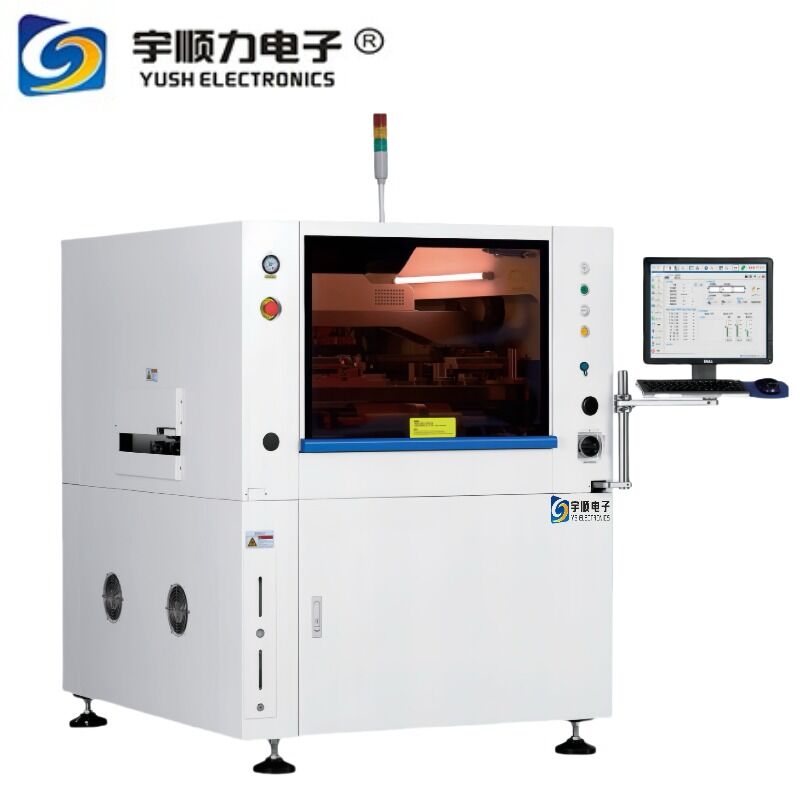

Imprimante de pâte de soudure entièrement automatique YS-G9 Blanc

Imprimante de pâte à souder entièrement automatique YS-G9

Spécifications de performance de la machine

Paramètre	Spécification
Précision de position répétée	±10µm @ 6σ, CPK ≥ 2.0
Précision d'impression	±18µm @ 6σ, CPK ≥ 2.0
Temps de cycle NCP (hors nettoyage/impression)	7 secondes
Temps de cycle HCP (nettoyage/impression inclus)	18 secondes par pièce
Temps de cycle de processus	4 minutes
Temps de cycle de la ligne de transfert	2 minutes

Paramètres de traitement du substrat

Paramètre	Spécification
Taille maximale de la carte	450 × 340 mm
Taille minimale de la carte	50 × 50 mm
Épaisseur de la carte	0.4 - 6 mm
Plage mécanique de la caméra	450 × 340 mm
Poids maximal de la carte	3 kg
Dégagement du bord de la carte	2.5 mm
Hauteur de la carte	15 mm au-delà de la broche des éléments de trait
Vitesse de transport	900 ± 40 mm/s
Vitesse de transport maximale	1500 mm/s (contrôle segmenté)
Direction de transport	Rail de guidage de transport à section unique/une étape

Paramètres d'impression

Paramètre	Spécification
Vitesse d'impression	10 - 200 mm/sec
Pression d'impression	0.5 - 10 kg
Mode d'impression	Une/Deux fois
Type de racle	Caoutchouc/Lame de racle (angle 45/55/60)
Décollement	0 - 20 mm
Vitesse de décollement	0 - 20 mm/sec
Taille du cadre du gabarit	470 × 370 mm - 737 × 737 mm (Épaisseur : 20-40 mm)
Mode de positionnement du treillis en acier	Positionnement automatique en direction Y

Paramètres de nettoyage

Paramètre	Spécification
Système de nettoyage	Trois modes : sec, humide, sous vide
Nettoyage à haute vitesse	Nettoyage intégré et tissé
Type de système de nettoyage	Type à pulvérisation latérale
Course de nettoyage	Génération automatique
Position de nettoyage	Pré-nettoyage
Vitesse de nettoyage	10 - 200 mm/sec
Consommation de liquide de nettoyage	Réglable automatiquement et manuellement
Consommation de papier de nettoyage	Réglable automatiquement et manuellement

Spécifications de la machine

Paramètre	Spécification
Source d'alimentation	CA : 220V ±10%, 50/60Hz, 2.2KW
Pression d'air	4 - 6 kgf/cm²
Consommation d'air	Environ 5 L/min
Température de fonctionnement	-20°C à +45°C
Humidité de l'environnement de travail	30% - 60%
Dimensions de la machine (sans voyant de tour)	1530(H) × 1172(L) × 1385(W) mm
Poids de la machine	Environ 1000 kg
Exigences de charge de l'équipement	650 kg/m²

Détails de l'équipement

Modèle d'équipement :YS-G9
Dimensions :1172(L) × 1385(W) × 1530(H) mm
Alimentation principale :CA : 220V ±10%, 50/60Hz, alimentation stable de 3KW avec courant nominal, prise système britannique
Alimentation principale en gaz :Source de gaz industrielle stable avec une pression de 4.0-6 kgf/cm², diamètre de tuyau 6mm/8mm/10mm/12mm avec joint avant universel
Poids de la machine :Environ 1000 kg

Environnement d'utilisation de l'équipement

Température de l'atelier :-20°C à +45°C
Humidité de l'atelier :30% - 60%
Protection contre l'électricité statique :Mise à la terre ESD et protection contre l'électricité statique requises
Capacité portante du sol :Doit être ≥ 650 kg/m² (faire attention à l'affaissement du sol si la surface n'est pas plane)
