Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine d'impression de pochoir SMT pour pâte à souder, imprimante à pochoirs automatique sur PCB, Machine de pâte à souder avec garantie


Poids:	1000kg	Pouvoir:	10 kW
Tension:	220 V, 110 V, CA : 220 ± 10 %, 50/60 Hz	Dimensions:	115813621463 millimètres
Taille PCB maximale:	400*340 millimètres	Taille minimum de carte PCB:	50*50mm
Épaisseur du PCB:	0.4-6 millimètre	Poids maximal des PCB:	3kg
Dégagement de carte PCB:	15 mm	Pression de racle:	0,5-10kg
Vitesse de racle:	10-200 mm/sec	Précision répétée:	±0,01 mm
Précision d'impression:	±0.025 millimètre	Temps de cycle:	<8 secondes
Alimentation en air:	4-6 kgf/cm2

Poids:	1000kg
Pouvoir:	10 kW
Tension:	220 V, 110 V, CA : 220 ± 10 %, 50/60 Hz
Dimensions:	115813621463 millimètres
Taille PCB maximale:	400*340 millimètres
Taille minimum de carte PCB:	50*50mm
Épaisseur du PCB:	0.4-6 millimètre
Poids maximal des PCB:	3kg
Dégagement de carte PCB:	15 mm
Pression de racle:	0,5-10kg
Vitesse de racle:	10-200 mm/sec
Précision répétée:	±0,01 mm
Précision d'impression:	±0.025 millimètre
Temps de cycle:	<8 secondes
Alimentation en air:	4-6 kgf/cm2

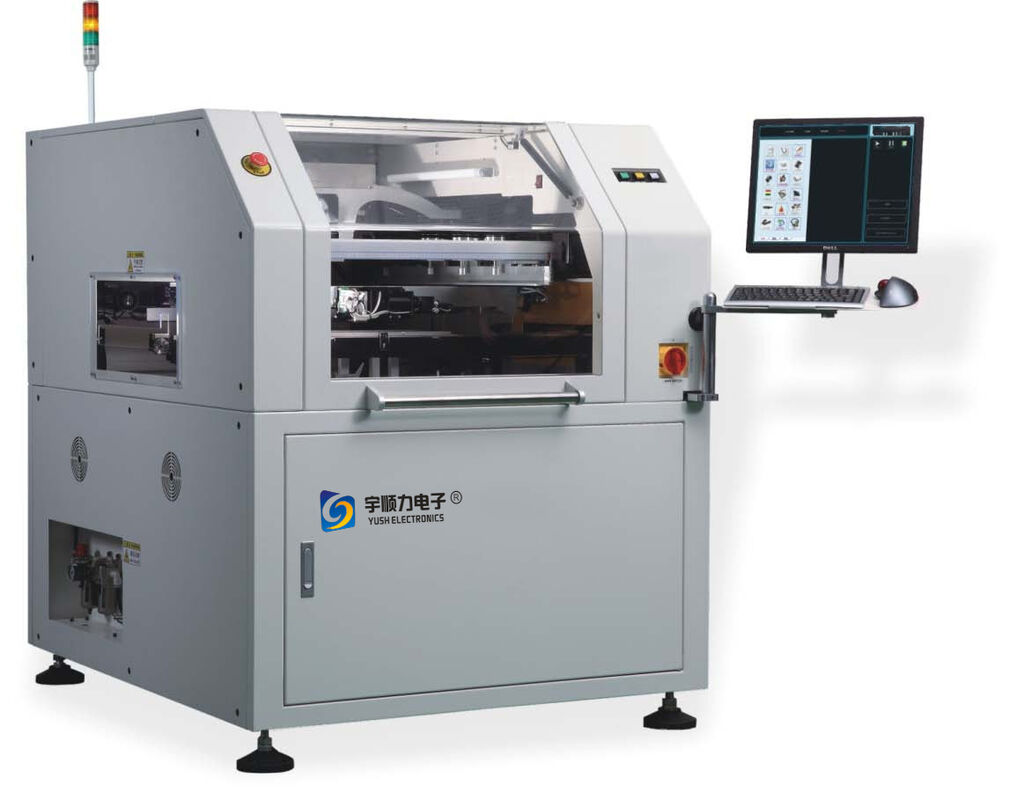

Imprimante de pochoir automatique SMT/Machine de pâte à souder

Imprimante à pochoirs automatique SMT/machine à pâte à souder

Vue d'ensemble du produit

Système d'impression par pochoir automatisé de haute précision pour l'application de pâte de soudure dans les processus d'assemblage de PCB SMT.

Spécifications techniques

Paramètre	Spécification
Modèle	Pour les véhicules à moteur électrique
Taille maximale des PCB	400 × 340 mm
Taille minimale des PCB	50 × 50 mm
Épaisseur des PCB	0.4 à 6 mm
Poids maximal	3 kilos
Dégagement de PCB	15 mm
Type de serrage des PCB	Partie supérieure aplatie (bord supérieur manuel)
Support pour les PCB	Détecteur magnétique/bloc de même hauteur/plateforme de levage à réglage manuel
Étape du convoyeur	Un rail de guidage en une seule pièce
Direction du transport	gauche-droite/droite-gauche/gauche-gauche/droite-droite
Réglage de la largeur du convoyeur	Automobile
Type de détergent	Éclaboussure/gratteuse en acier (angle 45/55/60°), définie par l'utilisateur
Contrôle automatique de la pression	00,5 à 10 kg
Longueur de l'écuelle	L=280 mm, définie par l'utilisateur
Vitesse de décapage	10 à 200 mm/s
Direction de déplacement	Mouvement de l'axe Y
Une précision répétée	± 0,01 mm
Précision de l'impression	±0,025 mm
Temps de cycle	< 8 secondes (hors temps d'impression et de nettoyage)
Type de marque fiduciaire	Point de référence de forme standard, image personnalisée
Taille de la marque fiduciaire	0.5-4 mm
Numéro de marque	Systèmes de positionnement de référence à 2 ou 4 marques
Marque à la recherche	Automatique
Type de séparation	Normalité/vide
Vitesse de séparation	0 à 20 mm/s
Distance de séparation	0 à 20 mm
Type de nettoyage	Renforcement de l'adsorption sous vide; trois modes d'adsorption à sec, humide et sous vide
Tête de nettoyage	Matériau anti-abrasif
Direction de déplacement	Mouvement de l'axe Y
Changement de produit	3 minutes
Mise en place du nouveau produit	< 5 minutes
Système de fonctionnement	Windows XP/Win 7
Alimentation en air	4 à 6 kgf/cm2
Énergie	AC220 ± 10% 50/60 Hz 2,5 kW
Le poids	1 000 kg
Taille unique	1158 × 1362 × 1463 mm
Taille de l'épissure	/

Principales caractéristiques

Impression automatique de haute précision avec une précision de ±0,025 mm
Temps de cycle rapide inférieur à 8 secondes pour un débit maximal
Réglage automatique de la largeur du convoyeur et reconnaissance de la marque fiduciaire
Système de nettoyage en trois modes (séche, humide et sous vide)
Un changement de produit rapide en moins de 3 minutes
Manipulation flexible des PCB de différentes tailles et épaisseurs

Emballage et livraison

Emballé en toute sécurité dans des boîtes en contreplaqué pour un transport et une livraison internationaux sûrs.

Industries d'application

Idéal pour la fabrication d'électronique, l'assemblage de PCB, les lignes de production SMT et les systèmes automatisés de placement de composants électroniques.
