Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de découpe de PCB V de précision de 0, 05 mm, Machine de dépannage de PCB AC220V


Poids:	185 kilogrammes	Pouvoir:	10 kW
Tension:	220V, 110V	Source de gaz:	0.5Mpa 50NL/Min
Taille maximale d'usinage:	1250mm * 650mm	Taille d'usinage minimale:	105mm * 105mm
Épaisseur du panneau:	0.4 mm ~ 3,2 mm	Précision parallèle:	± 0.05mm
Précision de l'épaisseur résiduelle:	± 0.05mm	Taille de la machine:	L2400mm * L1900mm * H1600mm
Alimentation:	AC220V ± 5V, 1¢ 50HZ 5KVA	Exigence de vide:	15m3/min, 50mm/Aq
Précision du pas:	± 0.05mm	Alignement de la lame:	± 0.05mm
Composants de base:	PLC, moteur, incidence, moteur, vitesse, pompe

Poids:	185 kilogrammes
Pouvoir:	10 kW
Tension:	220V, 110V
Source de gaz:	0.5Mpa 50NL/Min
Taille maximale d'usinage:	1250mm * 650mm
Taille d'usinage minimale:	105mm * 105mm
Épaisseur du panneau:	0.4 mm ~ 3,2 mm
Précision parallèle:	± 0.05mm
Précision de l'épaisseur résiduelle:	± 0.05mm
Taille de la machine:	L2400mm * L1900mm * H1600mm
Alimentation:	AC220V ± 5V, 1¢ 50HZ 5KVA
Exigence de vide:	15m3/min, 50mm/Aq
Précision du pas:	± 0.05mm
Alignement de la lame:	± 0.05mm
Composants de base:	PLC, moteur, incidence, moteur, vitesse, pompe

AC220V 50HZ précision parallèle 0,05 mm PCB V machine de découpe

Machine de découpe en V pour circuits imprimés AC220V 50Hz, précision parallèle 0,05 mm

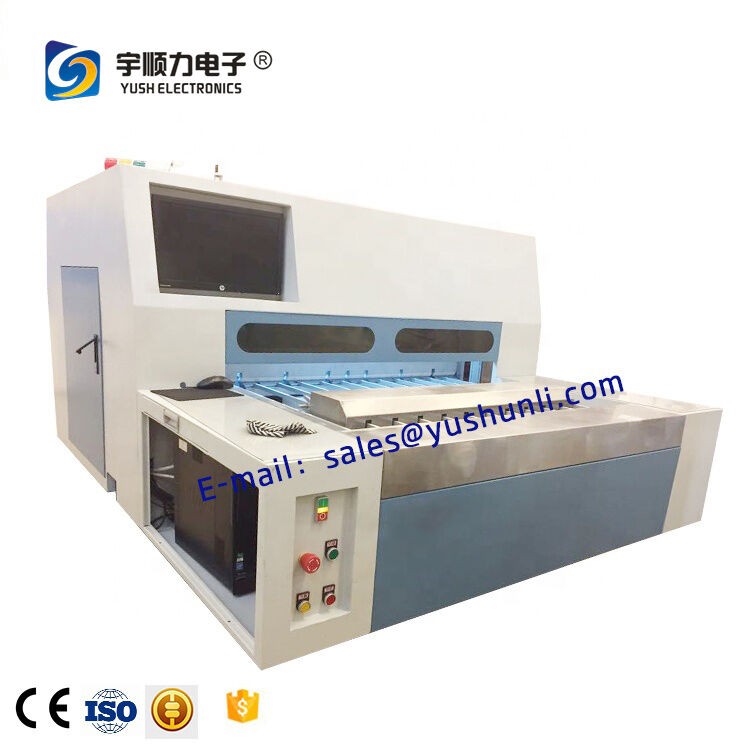

Machine de découpe en V CNC YSVC-1200 / Machine de découpe en V pour circuits imprimés

Spécifications techniques

Alimentation	AC220V ± 5V, 1Φ 50HZ 5KVA
Source de gaz	0,5 MPa 50 NL/min
Taille maximale d'usinage	1250 mm × 650 mm
Taille minimale de traitement	105 mm × 105 mm
Épaisseur de la carte	0,4 mm ~ 3,2 mm
Précision	Précision parallèle ± 0,05 mm
Dimensions de la machine	L2400 mm × l1900 mm × H1600 mm
Poids de la machine	185 KG

Caractéristiques et capacités de la machine

Nom de la machine : Machine de découpe en V CNC YSVC-1200
Alimentation : AC220V ± 5V, 1Φ 50HZ 5KVA (nécessite un régulateur de tension)
Source de gaz : 0,5 MPa 50 NL/min
Vide : Volume d'air minimum 15 m³/min ; pression statique minimum 50 mm/Aq
Taille maximale d'usinage : 1250 mm × 650 mm
Taille minimale de traitement : 105 mm × 105 mm
Épaisseur de la carte : 0,4 mm ~ 3,2 mm
Haute précision : Précision parallèle ± 0,05 mm, précision de l'épaisseur résiduelle : ± 0,05 mm, pas : ± 0,05 mm, alignement des lames supérieure et inférieure ± 0,05 mm

Position de traitement : Distance entre la première fraise et le bord minimum 8 mm, nombre illimité de lignes de coupe par côté, capacité de réglage arbitraire.

Configuration de la machine-outil : Le nombre de couteaux de saut de traitement, les positions des lames et les positions des outils peuvent être réglés arbitrairement.

Réglage de l'épaisseur résiduelle : Trois types de réglages d'épaisseur résiduelle disponibles pour trois variations de profondeur différentes sur une seule surface.

Structure de la machine : La conception intégrée de la base de la machine en fonte assure une stabilité et une fiabilité de performance supérieures.

Système d'exploitation

Système Microsoft WindowsXP avec interface d'exploitation entièrement en anglais pour une compréhension et une utilisation faciles
Procédure de réglage des paramètres simple : régler les dimensions de la plaque, les positions des lignes de coupe, puis compléter les réglages de traitement de l'épaisseur résiduelle
Affichages graphiques en temps réel avec des icônes de suivi de processus indiquant la position de traitement actuelle
La fonction de test évite les rebuts dus à des réglages de données incorrects - la coupe de test vérifie la précision de la position avant le traitement complet
La fonction de protection des outils évite les dommages dus à des réglages incorrects de l'épaisseur résiduelle et du diamètre extérieur de l'outil

Configuration matérielle

Tous les axes de la machine utilisent des systèmes de contrôle servo importés pour une stabilité et une précision maximales
L'axe de poussée de la plaque, l'arbre de la lame et l'axe de la lame supérieure sont équipés de servomoteurs et de roues servo
Contrôle principal par carte de contrôle de mouvement six axes des États-Unis pour un contrôle de mouvement supérieur
