YS-SL6060 Machine de découpe au laser à pochoirs en tôle

Machine de découpe laser pour tôles YS-SL6060

Système de découpe laser à fibre haute performance conçu pour la fabrication de pochoirs de tôles de précision et la production de gabarits SMT.

Caractéristiques principales

Collecte des déchets innovante : Système avancé d'élimination des copeaux, des scories et de la poussière de fer améliorant la stabilité et la durée de vie de l'équipement
Laser à fibre haute puissance : Technologie laser à semi-conducteurs pompée par solide pour une découpe efficace de divers matériaux métalliques
Solutions de processus personnalisées : Conception de fixation professionnelle adaptable à plusieurs tailles et formes de matériaux

Description de l'équipement

Nom de la machine	Machine de découpe de tôles laser à haute vitesse
Modèle	YS-SL6060
Applications	Gabarits SMT, pièces métalliques de précision
Couleur de la machine	Blanc crème
Poids total	Environ 1500 KG
Dimensions physiques	L1680 × L1500 × H1630mm
Plateforme	Base en granit avec une grande stabilité et fiabilité
Puissance totale	Nominale : 2KW, Crête : 6KW

Spécifications techniques

Précision de positionnement de la plateforme	±3μm
Répétabilité de la plateforme	±1.5μm
Vitesse de la plateforme	≤300mm/S
Variabilité de la détection de localisation	0.1μm
Plage de découpe	X 600mm × Y 600mm
Taille de la table	X 620mm × Y 620mm
Épaisseur de coupe	≤0.5mm (valeur de référence)
Diamètre de mise au point	25-30μm
Meilleure efficacité de coupe	Jusqu'à 9400 ouvertures synthétiques/heure, 13000-14000 ouvertures standard/heure

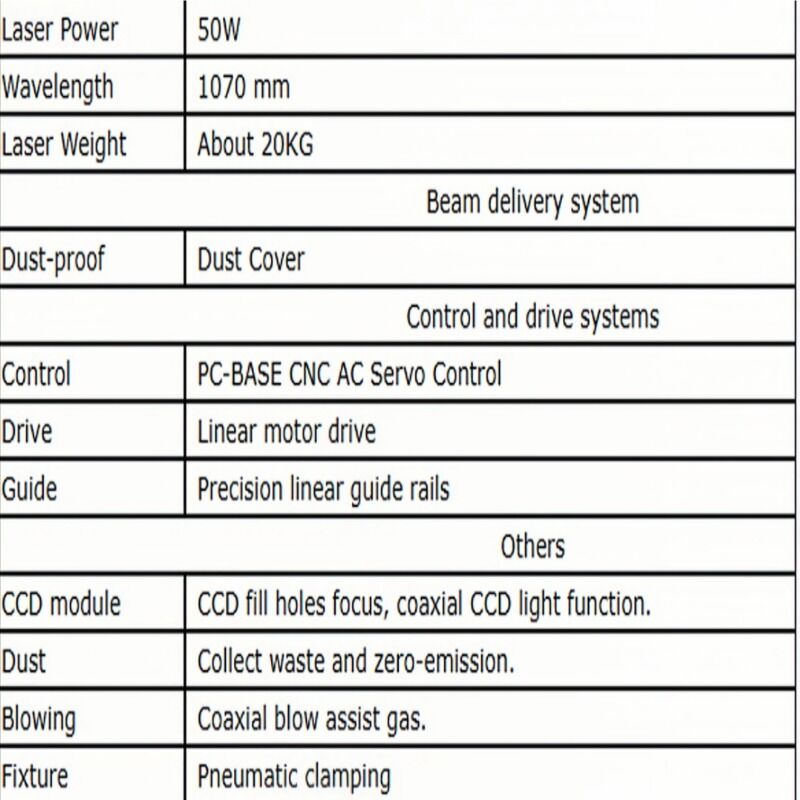

Spécification de configuration

Puissance du laser	50W
Longueur d'onde	1070nm
Poids du laser	Environ 20KG
Système de livraison du faisceau	Capot anti-poussière
Système de contrôle	Contrôle CNC AC Servo basé sur PC
Système d'entraînement	Entraînement par moteur linéaire
Système de guidage	Rails de guidage linéaires de précision
Module CCD	Mise au point des trous de remplissage CCD, fonction de lumière CCD coaxiale
Collecte de poussière	Collecte des déchets et zéro émission
Système de soufflage	Gaz d'assistance de soufflage coaxial
Fixation	Serrage pneumatique

Système logiciel

Système logiciel	Marque YUSH
Langue	Chinois/Anglais
Environnement d'application	Windows XP
Format de fichier	DXF, CNC
Surveillance de l'implémentation	Temps de coupe, nombre de trous coupés, gaz auxiliaire, état de coupe

Fonctionnalités du logiciel :

Prise en charge CNC pour l'ouverture directe de documents, fichiers DXF, fichiers Gerber avec sélection, rotation et opérations miroir
Prise en charge de la création de différentes bases de données de paramètres de coupe pour différentes épaisseurs d'acier
Capacités d'optimisation du chemin du document
Fonctionnalité d'enregistrement et de requête automatique des membres de coupe

Exigences environnementales

Exigences d'alimentation : Régulateur (AC 220V monophasé 10KVA) avec des fluctuations de tension ne dépassant pas ±5%
Exigences de mise à la terre : Terre indépendante et stable sans interférence (ligne de terre de 6mm²)
Conditions environnementales : Alimentation en oxygène pur, gaz sans huile, température ambiante 24-26°C, humidité relative inférieure à 60%, environnement propre
