Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine à découper à grande vitesse SMT, machine de dépannage de PCB semi-automatique, machine à découper de ligne de production avec garantie


Poids:	850 kg	Pouvoir:	10 kW
Tension:	220V/110V	Course d'axe des y:	310mm
Dimensions:	104010801750mm	Consommation d'air:	200 l/min
Puissance des machines:	4 kW	Pression atmosphérique:	0,5-0,6 MPA
Diamètre du matériau maximum:	300 millimètres	Puissance de broche:	2,4 KILOWATTS
Vitesse de broche:	60,000 tours par minute	Précision de positionnement:	0,001 mm
Vitesse de coupe:	0,05-400 mm/s	Lame standard:	2 pouces
Lame maximale:	Revêtement en poudre aux couleurs RAL

Poids:	850 kg
Pouvoir:	10 kW
Tension:	220V/110V
Course d'axe des y:	310mm
Dimensions:	104010801750mm
Consommation d'air:	200 l/min
Puissance des machines:	4 kW
Pression atmosphérique:	0,5-0,6 MPA
Diamètre du matériau maximum:	300 millimètres
Puissance de broche:	2,4 KILOWATTS
Vitesse de broche:	60,000 tours par minute
Précision de positionnement:	0,001 mm
Vitesse de coupe:	0,05-400 mm/s
Lame standard:	2 pouces
Lame maximale:	Revêtement en poudre aux couleurs RAL

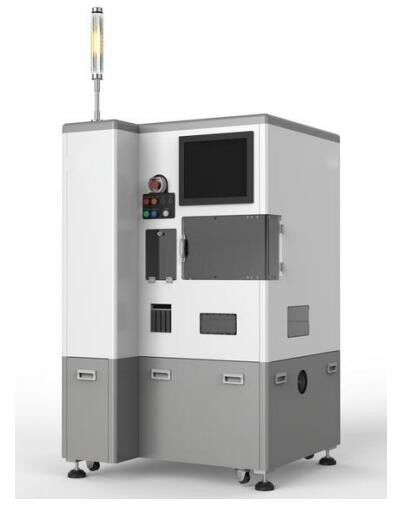

Machine de découpe semi-automatique à grande vitesse SMT pour ligne de production

Le système de découpe utilise une lame de coupe mince montée sur une broche à grande vitesse pour couper avec précision des matériaux tels que du verre, de la céramique, des puces semi-conducteurs, des circuits imprimés, des câbles EMC,et autres substrats avec une précision exceptionnelle.

Procédures d'exploitation

Wafer ou bande

Montage par ruban

Coupe en tranches

Nettoyage

Séparation UV

Description du système de découpage semi-automatique

Le système de découpe semi-automatique comporte des opérations de chargement et de déchargement manuels tout en automatisant la procédure de découpe du noyau.

Principales procédures

Alimentation à la main

Aligner la position

Coupe automatique

Déchargement à la main

L'opérateur place manuellement le matériau de coupe sur la plateforme de travail
Étalonnage automatique de la position de coupe
Appuyez sur le bouton de démarrage pour terminer automatiquement le processus de découpe
L'opérateur retire manuellement le matériau fini de la plateforme de travail

Applications

Les systèmes de découpe automatique sont largement utilisés pour la découpe de précision des puces semi-conducteurs, des puces LED, des cadres de plomb EMC, des cartes PCB, des filtres IR, du verre saphir et des plaques minces en céramique.

Substrate céramique

Ruban au silicium

Cadre en plomb

Plaquettes de silicium

Les PCB

Verres

Exigences de fonctionnement

Utiliser de l'air comprimé propre avec un point de rosée à pression atmosphérique de -10°C à -20°C, une teneur en huile résiduelle de 0,1 ppm et une précision de filtration supérieure à 0,01 μm/99,5%
Fonctionner à une température ambiante comprise entre 20°C et 25°C avec une plage de fluctuations contrôlée à ±1°C
Maintenir la température de l'eau de coupe à 22°C à 27°C (variation de ±1°C) et celle de l'eau de refroidissement à 20°C à 25°C (variation de ±1°C)
Évitez les chocs et les vibrations extérieurs; n'installez pas à proximité d'appareils à haute température tels que des souffleurs ou des conduits d'aération, ou d'équipements générant des brumes d'huile
Suivez scrupuleusement le manuel d'utilisation du produit fourni

Caractéristiques du système de déchiquetage YSL-1000SD

Interface de commande	LCD tactile avec conception d'interface simple, prise en charge de plusieurs langues (chinois, anglais, coréen)
Taille maximale du matériau	Capacité de coupe de haute précision de 300 mm de diamètre
Conception structurelle	Conception de haute rigidité garantissant la précision et la stabilité pendant le processus de coupe
Système d'alignement	Alignement automatique par CCD
Système de surveillance	Surveillance en temps réel de la pression de l'air, de la pression de l'eau et des valeurs de courant pour prévenir les dommages à la broche
Fuseau de coupe	2.4 kW × 1 jeu (maximum: 60 000 tr/min)
Précision de positionnement	0.001 mm de précision de positionnement répétée
Vitesse de coupe	00,05 ~ 400 mm/s
Lampe standard	2 pouces (maximum 3 pouces)

Partage de cas

Équipement facultatif

Fonction de détection des dommages aux lames
Fonction de réglage automatique
Fonction visuelle de découpage
Compatibilité avec une lame à tranches de 3 pouces

Comparaison de la capacité des plateformes

Les plates-formes de travail standard de 8 pouces ne peuvent accueillir que 2 pièces de matériau.pour des produits de plus grande taille, et améliorant l'efficacité de plus de 8%.
