Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                machine de dépannage de circuits imprimés entièrement automatique, Routeur de carte PCB pour chaîne de montage, machine de dépannage automatique de PCB avec garantie


Poids:	900 kg	Taille de travail:	350 mm x 450 mm
Taille des établis doubles:	700 mm x 450 mm	Vitesse du servomoteur XY:	0 à 1000 mm/s
Vitesse du servo Z:	0 à 800 mm/s	Précision XY:	±0,01mm
Précision de coupe:	±0,02 mm	Précision de l'étalonnage du CCD:	±0,01mm
Contrainte de plaque:	300usε en dessous	Vitesse de broche:	60 000 tr/min
Diamètre de l'outil:	0.8-2.3mm	Épaisseur du PCB:	0,2 mm-6,0 mm
Puissance de collecteur de poussière:	3 CV (option 5 CV)	Taille du dépoussiéreur:	640 mm × 785 mm × 1760 mm
Taille de la machine:	1220 mm × 1430 mm × 1520 mm

Poids:	900 kg
Taille de travail:	350 mm x 450 mm
Taille des établis doubles:	700 mm x 450 mm
Vitesse du servomoteur XY:	0 à 1000 mm/s
Vitesse du servo Z:	0 à 800 mm/s
Précision XY:	±0,01mm
Précision de coupe:	±0,02 mm
Précision de l'étalonnage du CCD:	±0,01mm
Contrainte de plaque:	300usε en dessous
Vitesse de broche:	60 000 tr/min
Diamètre de l'outil:	0.8-2.3mm
Épaisseur du PCB:	0,2 mm-6,0 mm
Puissance de collecteur de poussière:	3 CV (option 5 CV)
Taille du dépoussiéreur:	640 mm × 785 mm × 1760 mm
Taille de la machine:	1220 mm × 1430 mm × 1520 mm

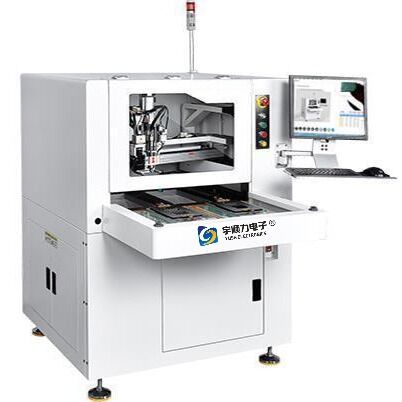

Machine de routage automatique complète pour la chaîne d'assemblage de PCB

Une solution de dépannage automatique de PCB de haute précision conçue pour une intégration efficace de la chaîne d'assemblage de PCB avec double capacité de travail.

Spécifications techniques

Taille de travail d'un seul côté	Pour les véhicules à moteur électrique
Taille des bancs de travail doubles	700 mm × 450 mm
Retour d'exécution du servo à courant alternatif XY	0 à 1000 mm/s
Z Servo à courant alternatif	0 à 800 mm/s
Précision de répétition X-Y	± 0,01 mm
Précision de coupe	± 0,02 mm
Précision d'étalonnage de la caméra CCD	± 0,01 mm
Valeur de la contrainte de plaque	En dessous de 300 uε
Vitesse de la broche NSK	Max. 60 000 tours par minute
Diamètre de l'outil	0.8 à 2.3 mm
Épaisseur de coupe des cartes PCB	0.2 mm à 6.0 mm
Puissance du capteur de poussière	3 ch (option 5 ch)
Taille de l'armoire de collecte des poussières	Pour les appareils à commande numérique, le nombre d'ampoules à commande numérique doit être déterminé en fonction de l'ampoule utilisée.
Taille de la machine	Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées:
Poids du moteur principal + collecteur de poussière	900 kg

Caractéristiques de configuration de l'appareil

Structure de la double table de travail

Le YSL-880L est doté d'un double rail coulissant et d'une double plate-forme cylindrique pour le traitement simultané de différents types de produits, ce qui réduit considérablement les temps d'attente de manutention des plaques.Configurable comme double plateforme ou grande plateforme unique pour une plus grande flexibilité opérationnelle.

Système de fuseau sous vide inférieur

Fuseau importé à grande vitesse pour une contrainte de coupe minimale, une grande précision et une réponse rapide
Système de détection de la fraiseuse pour la surveillance en temps réel et la prévention du fonctionnement continu après la coupe
Système de vision avancé avec source lumineuse d'anneau uniforme et réglage de la luminosité pour une reconnaissance supérieure du point de marque sur diverses finitions de PCB, y compris le placage en étain, le placage en cuivre, le placage en or,et pulvérisation d'étain
Fonction de compensation visuelle du contrepoint pour une précision accrue

Structure optimisée du mode d'aspiration

La conception de l'étanchéité de l'entonnoir avec une entrée d'aspiration en angle conique de 45 degrés réduit le phénomène de vortex de poussière interne pour un élimination efficace des débris.

Contrôleur CNC spécial

Le contrôleur CNC indépendant intègre des fonctions de contrôle avec une stabilité exceptionnelle, une haute précision, une transmission à réponse rapide et de fortes capacités anti-interférences.

Système de collecte des poussières à haut rendement

Le YSL-880L utilise un moteur à haut rendement et une lame à vent avec une grande capacité d'aspiration.Niveaux de bruit contrôlés à moins de 80 décibels.
