Machine de dépannage de circuits imprimés par laser UV. Machine de découpe laser UV (YS-GW50)

Name: Machine de dépannage de circuits imprimés par laser UV. Machine de découpe laser UV (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: YUSH

Certification: ce

Numéro de modèle: YS-GW50

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: $50,000-100,000 / set

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de décapage laser UV pour PCB, Machines de découpe laser UV pour PCB, Machine de dépollution par laser YS-GW50


Poids:	600 kg	Longueur d'onde laser:	355 nm
puissance laser:	10W	Format de traitement maximal:	610mm X 500mm
Vitesse de la plateforme XY:	50m / min	Précision de positionnement:	±3um
Répétabilité:	±1um	Précision du système:	± 20um
Plage de balayage du galvanomètre:	50 mm x 50 mm	Épaisseur de coupe:	<1mm>
Alimentation:	AC220V 50Hz / 2,2KW ; triphasé 380V 50Hz / 5,5KW	Exigence aérienne:	516m3 / h
Dimensions:	1818 mm x 2317 mm x 1550 mm	température ambiante:	20℃ ±2℃
Humidité:	<60 % HR sans condensation

Poids:	600 kg
Longueur d'onde laser:	355 nm
puissance laser:	10W
Format de traitement maximal:	610mm X 500mm
Vitesse de la plateforme XY:	50m / min
Précision de positionnement:	±3um
Répétabilité:	±1um
Précision du système:	± 20um
Plage de balayage du galvanomètre:	50 mm x 50 mm
Épaisseur de coupe:	<1mm>
Alimentation:	AC220V 50Hz / 2,2KW ; triphasé 380V 50Hz / 5,5KW
Exigence aérienne:	516m3 / h
Dimensions:	1818 mm x 2317 mm x 1550 mm
température ambiante:	20℃ ±2℃
Humidité:	<60 % HR sans condensation

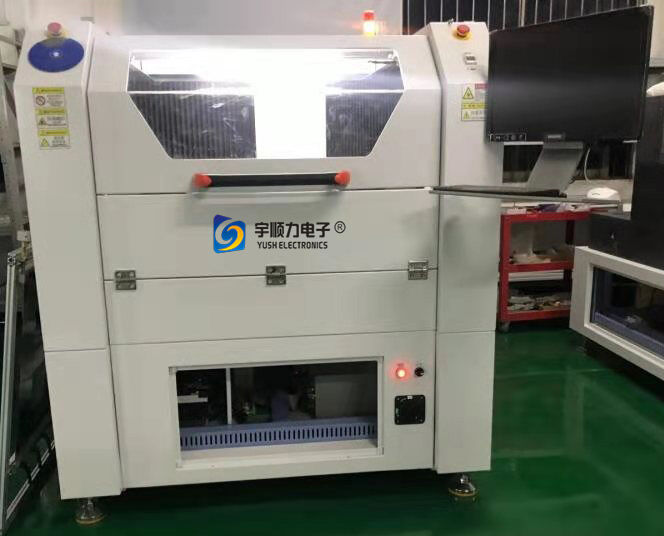

Machine de dépannage de circuits imprimés par laser UV. Machine de découpe laser UV (YS-GW50)

Machine de découpe laser UV pour circuits imprimés (YS-GW50)

La machine de découpe laser UV pour circuits imprimés YS-GW50 de YUSH Technology est conçue pour la découpe de précision des circuits imprimés flexibles et des revêtements organiques. Ce système avancé de découpe laser UV élimine le besoin de moules ou de fixation de plaques de protection, offrant une vitesse de traitement supérieure et des résultats d'usinage précis.

Applications de la machine

Idéal pour la découpe de précision des circuits imprimés flexibles (FPC), des composants CVL, RF et des matériaux en bois mince. Le système traite divers matériaux de substrat, y compris le silicium, la céramique et le verre avec une précision exceptionnelle.

Caractéristiques principales

Logiciel de contrôle propriétaire avec interface intuitive et fonctionnalités complètes
Capable de traiter tous les graphiques et de découper différentes épaisseurs et matériaux avec une achèvement hiérarchique synchronisé
La conception optimisée du système optique assure une qualité de faisceau élevée et une taille de spot focalisé réduite pour une découpe de précision
Laser UV haute performance avec une longueur d'onde optimale, une qualité de faisceau supérieure et des caractéristiques de puissance de crête élevée
Effet thermique minimal sans délaminage, produisant des coupes précises et lisses avec des parois latérales abruptes
Le système de fixation par vide de l'échantillon élimine le besoin de plaques de protection de moule
Capacités de correction automatique, de positionnement, de découpe multi-plaques, de mesure et de compensation d'épaisseur

Spécifications techniques

Système laser

Source laser UV à état solide : longueur d'onde de 355 nm

Puissance du laser : 10W

Capacités de traitement

Format de traitement maximum : 610 mm × 500 mm (24" × 18")

Vitesse de fonctionnement maximale de la plateforme XY : 50 m/min

Épaisseur de coupe : <1mm

Plage de balayage du galvanomètre : 50 mm × 50 mm

Métriques de précision

Précision de positionnement : ±3µm

Répétabilité : ±1µm

Précision du système : ±20µm

Exigences d'alimentation et environnementales

Alimentation	AC220V 50Hz / 2.2KW ; Triphasé 380V 50Hz / 5.5KW
Exigences de ventilation	516m³/h
Dimensions	1818mm × 2317mm × 1550mm
Température ambiante	20℃ ± 2℃
Humidité	<60% HR sans condensation
Amplitude du sol	<5µm
Accélération des vibrations	<0.05g
Pression au sol	2200kgf/m²

Contrôle et logiciel

Équipement de contrôle spécifique à l'industrie avec logiciel de traitement flexible, carte de contrôle de mouvement dédiée et mode de contrôle IPC. Dispose d'un moniteur de 17 pouces, d'un disque dur de 300 Go+, et prend en charge les formats standard G-code, Gerber et CAO.

Spécifications rapides

Longueur maximale de la carte	610 × 500 mm
Taille du colis	1818mm × 2317mm × 1550mm
Épaisseur	1mm
Alimentation	AC220V 50Hz / 2.2KW ; Triphasé 380V 50Hz / 5.5KW
Pression d'air de travail	516m³/h
Champ d'application	Toutes les cartes V-CUT SMD PCB FPC
