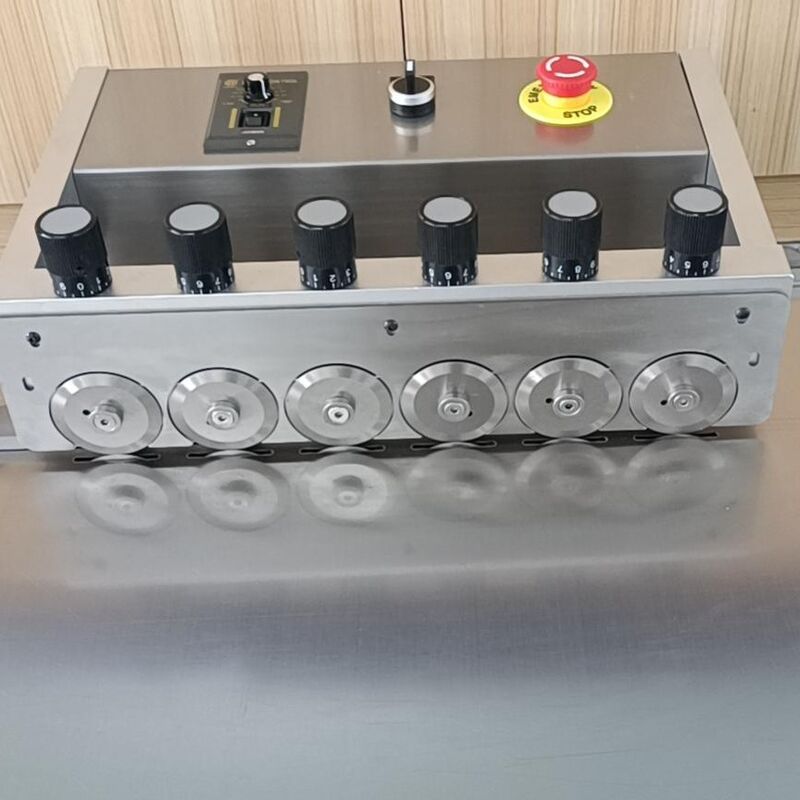

Machine de découpe de bandes lumineuses YS-750
Caractéristiques principales
- Le système de coupe à six étages minimise la contrainte de cisaillement avec un contrôle de déformation intégré pour des bords lisses et plats sans torsion ni déformation
- Traite des substrats en aluminium ultra-minces de 0,6 mm tout en maintenant le contrôle de déformation dans deux fils
- Le processus de coupe multiple assure un fonctionnement fluide et un positionnement précis de la fente en V-CUT
- Toutes les lames de coupe sont calibrées avec un interféromètre laser à double fréquence pour un battement de pointe ≤ 0,02 mm
- Plateforme en acier inoxydable avec positionnement par calibration laser (options de 1,2 m ou 2,4 m disponibles)
Domaines d'application
Le YS-750 est conçu pour les industries électronique, électrique, d'éclairage, médicale, automobile, de nouvelle énergie et diverses industries de technologie électronique.
Comparaison de la qualité
Carte PCB défectueuse avant traitement :
Carte PCB traitée par la machine après découpe :
Spécifications techniques
| Paramètre |
Spécification |
| Dimensions de la machine |
490 mm × 400 mm × 350 mm |
| Taille de la plateforme |
1200 × 450 × 350 mm / 2400 × 450 × 35 mm |
| Longueur de découpe maximale |
Illimitée |
| Vitesse de découpe |
80, 120, 200, 400 mm/s |
| Puissance |
60W |
| Matériau de l'outil |
Acier rapide SKD61 |
| Plage d'épaisseur de plaque |
0,2-5 mm |
| Poids de la machine |
1,2 M -- 65 KG ; 2,4 M -- 75 KG |
| Alimentation |
230V/50Hz (110V/60Hz) |
Procédure d'opération de la carte
Proposition de valeur
Économie de coûts : Longueur de coupe illimitée, large plage d'épaisseur (0,2-5 mm), lames en acier rapide importé d'Allemagne avec une durabilité prolongée (plus d'un an pour les substrats en aluminium).
Haute efficacité de l'équipement : Réglage libre des axes X et Y pour une précision de coupe maximale, vitesses jusqu'à 400 mm/s, fonctionnement simple avec réglage précis des couteaux ronds supérieur/inférieur.
Assurance qualité : Les lames calibrées par interféromètre laser garantissent une qualité de coupe parfaite avec un battement de pointe ≤ 0,02 mm.
Avantages de l'équipement
- Rentabilité : Guide à rainure en V réglable verticalement pour différentes épaisseurs de substrat ; couteaux de coupe réversibles pour utilisations multiples
- Conception de sécurité : Course de coupe minimale (1-2 mm) assurant la sécurité opérationnelle
- Performance de stabilité : Composants de lame en acier rapide SKD11 avec garantie d'un an ; capacité de longueur de carte illimitée
Solutions de processus
Quelle est la largeur minimale de la carte de bande lumineuse qui peut être découpée ?
La carte la plus étroite peut être inférieure à 3,5 mm. Pour les plaques de base en aluminium, nous recommandons d'utiliser une machine de division à double siège de couteau.
Qu'en est-il de la maintenance de la machine, des consommables et de la durée de vie ?
Tous les produits de l'entreprise incluent des lames et des accessoires avec une garantie de 3 mois. La durée de vie des lames dépend de la qualité du matériau (l'acier rapide importé dure plus longtemps) et du matériau de la carte de coupe (les cartes en fibre de verre sont plus durables que les substrats en aluminium).
Combien de bandes lumineuses peuvent être traitées par jour ?
Le diviseur de bande lumineuse peut traiter 12 000 à 15 000 bandes par jour à une vitesse de 400 mm/s sur 8 à 10 heures de fonctionnement.
