Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de découpe laser UV 355 nm, Machine de dépannage de PCB de 10 W, coupeuse laser FPC de haute précision


Poids:	1600KG	Pouvoir:	10 kW
Tension:	220V / 110V	Type de laser:	Laser UV 10W
Longueur d'onde laser:	355 nm	Puissance maximale:	10W /15W
Fréquence de répétition:	1 à 250 kHz	Précision CCD:	0,005 mm
Max Working Range:	450mm*430mm	Taille du point du faisceau:	0.015 mm ± 0,003 mm
Dimensions:	1500mmX1800mmX1660mm	Précision de la table de travail:	± 0,003 mm
Répétition de la table de travail:	±0,002mm	Portée de la table:	500mm*500mm
Composants de base:	PLC, moteur, roulement, moteur, récipient sous pression, engrenage, pompe

Poids:	1600KG
Pouvoir:	10 kW
Tension:	220V / 110V
Type de laser:	Laser UV 10W
Longueur d'onde laser:	355 nm
Puissance maximale:	10W /15W
Fréquence de répétition:	1 à 250 kHz
Précision CCD:	0,005 mm
Max Working Range:	450mm*430mm
Taille du point du faisceau:	0.015 mm ± 0,003 mm
Dimensions:	1500mmX1800mmX1660mm
Précision de la table de travail:	± 0,003 mm
Répétition de la table de travail:	±0,002mm
Portée de la table:	500mm*500mm
Composants de base:	PLC, moteur, roulement, moteur, récipient sous pression, engrenage, pompe

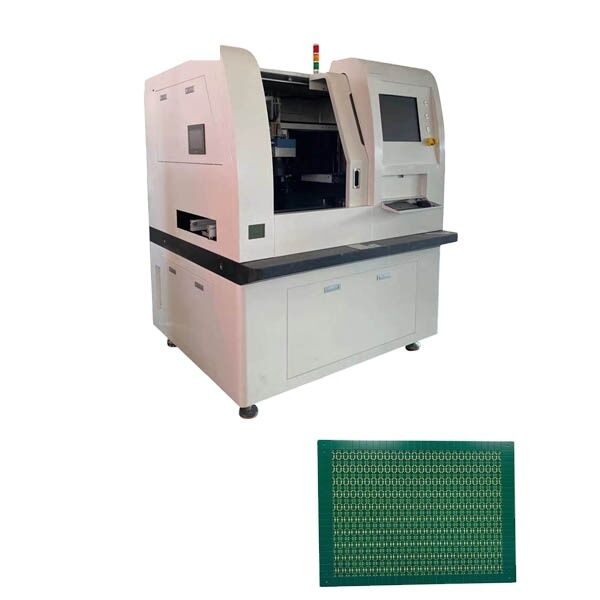

355nm 10W / 15W Machine de découpe laser UV à haute précision CCD FPC/PCB

Machine de découpe laser UV de haute précision CCD FPC/PCB 355 nm 10 W / 15 W

Avec une interface CAM parfaite, cette machine prend en charge les formats de fichiers de perçage et de fraisage courants. L'interface conviviale présente des chemins optiques scellés et une intégration stable et fiable avec une structure compacte. Le système de contrôle électronique modulaire assure une maintenance aisée.

Idéal pour le traitement des cartes souples et rigides combinées (R-F PCBA), y compris les cartes flexibles et les combinaisons rigides-flex, cet équipement offre une adaptabilité et une rentabilité améliorées.

Applications de la machine de découpe laser UV FPC

Découpe de divers matériaux de circuits imprimés flexibles et de films de couverture avec des résultats propres et sans carbonisation
Découpe de haute qualité et à haute vitesse de matériaux rigides jusqu'à 1 mm d'épaisseur
Bavures minimales grâce au processus de décomposition et de vaporisation par lumière UV
Faible effet thermique avec des bords de coupe précis et lisses et des parois latérales abruptes
Capable de découper divers matériaux de substrat, y compris le silicium, la céramique et le verre
Formation de gravure de précision de divers films fonctionnels

Caractéristiques du produit YSV-7A

Bords nets et lisses après découpe
Pas de bavures, de poussière ou de résidus de particules
Haute précision pour les petits arcs et les applications de découpe fine
Réduit efficacement les taux d'échec de moulage
Découpe en une seule passe de pièces composites avec plusieurs matériaux et combinaisons d'épaisseurs
Réglage automatique de la hauteur de la tête laser pour la manipulation de FPC montés en surface double face

Le traitement sans contact élimine les contraintes mécaniques et la déformation. La plateforme à moteur linéaire offre une vitesse élevée, une précision, une faible usure, une maintenance facile et des coûts de maintenance réduits.

Spécifications techniques

Spécification/Modèle	YSV-7A
Tête laser	SP (USA)
Type de laser	Laser UV 10W
Longueur d'onde du laser	355nm
Puissance maximale	10W / 15W
Fréquence de répétition	1-250kHz
Précision de localisation de la table de travail	±0.003mm
Précision de répétition de la table de travail	±0.002mm
Plage de portée de la table	500mm × 500mm
Précision de localisation CCD	0.005mm
Plage de travail maximale	450mm × 430mm
Taille du spot du faisceau	0.015mm ± 0.003mm
Dimensions (L×l×H)	1500mm × 1800mm × 1660mm
Poids	1800kg

Source laser

Dispose d'une lumière UV à choc importée des États-Unis avec d'excellentes performances optiques, une longue durée de vie, une structure simple et une utilisation facile. Cette marque éprouvée est utilisée depuis plus de 10 ans.

Système de galvanomètre

Utilise le système de galvanomètre le plus avancé au monde avec équipement de rétroaction et d'étalonnage automatique pour assurer l'efficacité et la précision du traitement.

Plateforme en marbre vert Taishan

Pierre "Taishan verte" de haute qualité traitée mécaniquement et finie à la main pour la précision. Présente un lustre noir, une structure fine, une texture uniforme, une excellente stabilité, une haute résistance et dureté tout en maintenant la précision sous de lourdes charges. Résistant à la rouille, aux acides et à l'abrasion.

Caractéristiques de la plateforme en marbre

Classe de précision : niveau "000", planéité 2µm
Résistance à la compression : 245-254 N/mm²
Module d'élasticité : 1.27-1.47 N/mm² (supérieur à la fonte)
Coefficient de dilatation linéaire : 4.61 × 10⁻⁶/℃
Coefficient d'amortissement interne : 15× supérieur à l'acier avec une excellente absorption des chocs
Dureté Shore : HS70+ avec une résistance à l'usure 5-10× supérieure à la fonte

Système CCD

Système d'acquisition d'images à haute vitesse avec positionnement et mise en correspondance d'images de haute précision assure une précision exceptionnelle.

Plateforme de travail

Investissement THK (Chine) comprenant des guides linéaires de précision, des splines à billes, des vis à billes, des colliers à rouleaux croisés et des actionneurs du plus grand fournisseur de l'industrie.

Résultats de découpe laser UV FPC
