Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de découpe laser à fibre 50W, Découpeuse de pochoirs pour tôles, Machines à laser pour la décapage des PCB


Poids:	3000 kg	Pouvoir:	10 kW
Tension:	220V/380V	puissance laser:	50W
Longueur d'onde:	1070 millimètres	Précision de la plateforme:	± 3 μm
Répétabilité de la plateforme:	± 1,5 μm	Vitesse de la plate-forme:	≤300mm/S
Détection de localisation:	0,1 μm	Coupure de la gamme:	600 mm x 600 mm
taille du tableau:	620 mm x 620 mm	Épaisseur de coupe:	≤0,5 mm
Diamètre de foyer:	25-30μm	Livraison de faisceau:	Cache-poussière
Système d'entraînement:	Entraînement par moteur linéaire

Poids:	3000 kg
Pouvoir:	10 kW
Tension:	220V/380V
puissance laser:	50W
Longueur d'onde:	1070 millimètres
Précision de la plateforme:	± 3 μm
Répétabilité de la plateforme:	± 1,5 μm
Vitesse de la plate-forme:	≤300mm/S
Détection de localisation:	0,1 μm
Coupure de la gamme:	600 mm x 600 mm
taille du tableau:	620 mm x 620 mm
Épaisseur de coupe:	≤0,5 mm
Diamètre de foyer:	25-30μm
Livraison de faisceau:	Cache-poussière
Système d'entraînement:	Entraînement par moteur linéaire

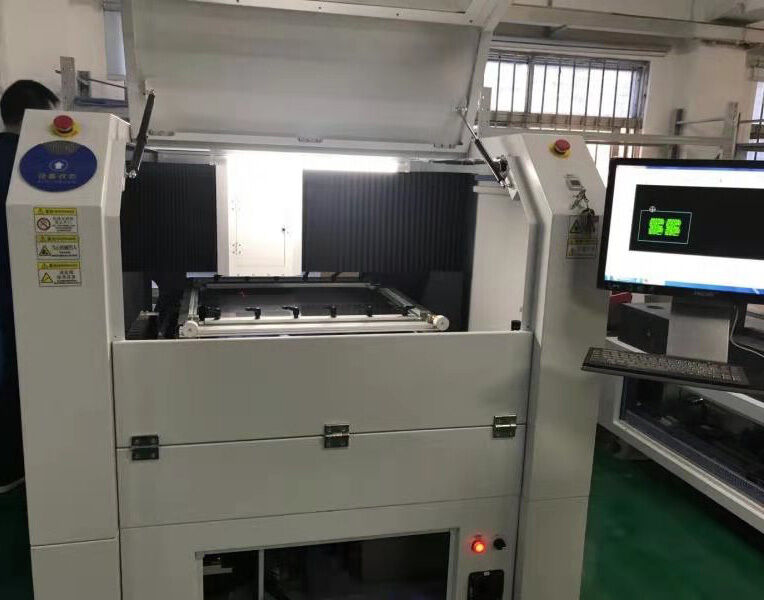

Machine de découpe de pochoirs pour tôles avec laser à fibre 50W

Machine de découpe de pochoirs pour tôles métalliques à fibre laser 50W

Système avancé de collecte des déchets

Le YS-GW50 est doté d'un système innovant de collecte des déchets et de la fumée conçu pour éliminer les problèmes de stabilité de l'équipement causés par les copeaux, le laitier et la poussière de fer. Cette structure avancée améliore considérablement la durée de vie de l'équipement et sa fiabilité opérationnelle.

Technologie de fibre laser haute puissance

Équipée d'un laser à fibre à semi-conducteurs pompé à l'état solide de 50W, cette machine offre une efficacité de coupe supérieure et une compatibilité étendue des matériaux. Elle traite aussi bien les tôles standard que les composants de précision avec des performances constantes sur différentes épaisseurs.

Solutions de processus personnalisées

La conception de gabarits professionnels s'adapte aux matériaux de tailles et de formes diverses, garantissant que chaque minute de production est dédiée à la découpe laser. Ce système d'équipement complet optimise les processus utilisateur et maximise la valeur de l'équipement.

Spécifications techniques

Précision de positionnement de la plateforme	±3µm
Répétabilité de la plateforme	±1.5µm
Vitesse de la plateforme	≤300mm/S
Variabilité de la sous-variabilité de détection de position	0.1µm
Plage de coupe	X 600mm × Y 600mm
Taille de la table	X 620mm × Y 620mm
Épaisseur de coupe	≤0.5mm (valeur de référence)
Diamètre de focalisation	25-30µm
Meilleure efficacité de coupe	Jusqu'à 9400 ouvertures synthétiques/heure, 13000-14000 ouvertures standard/heure (date ronde de 0.3mm de diamètre, acier de 0.15mm)

Spécifications du système laser

Puissance du laser	50W
Longueur d'onde	1070nm
Système de transmission du faisceau	Fibre optique
Protection contre la poussière	Capot anti-poussière
Système de contrôle	Contrôle AC Servo CNC basé sur PC
Système d'entraînement	Entraînement par moteur linéaire
Système de guidage	Rails de guidage linéaires de précision
Module CCD	Focalisation par remplissage de trous CCD, fonction de lumière CCD coaxiale
Collecte de poussière	Collecte des déchets avec zéro émission
Système de soufflage	Gaz d'assistance de soufflage coaxial
Système de fixation	Serrage pneumatique

Emballage et expédition
