Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                machine de routage PCB avec garantie, Machine de découpe au laser d'or, Coupeuse laser de dépannage de PCB


Poids:	3500 kg	Pouvoir:	10 kW
Tension:	220V, 110V	Longueur d'onde laser:	355 nm
puissance laser:	10W	Format de traitement maximum:	610mm X 500mm
Vitesse de la plateforme XY:	50m / min	Précision de positionnement:	±3um
Répétabilité:	±1um	Précision du système:	± 20um
Plage de balayage du galvanomètre:	50 mm x 50 mm	Épaisseur de coupe:	<1mm>
Alimentation:	AC220V 50Hz/2,2KW ; 380 V 50 Hz/5,5 kW	Dimensions:	1818 mm x 2317 mm x 1550 mm
température ambiante:	20℃ ±2℃

Poids:	3500 kg
Pouvoir:	10 kW
Tension:	220V, 110V
Longueur d'onde laser:	355 nm
puissance laser:	10W
Format de traitement maximum:	610mm X 500mm
Vitesse de la plateforme XY:	50m / min
Précision de positionnement:	±3um
Répétabilité:	±1um
Précision du système:	± 20um
Plage de balayage du galvanomètre:	50 mm x 50 mm
Épaisseur de coupe:	<1mm>
Alimentation:	AC220V 50Hz/2,2KW ; 380 V 50 Hz/5,5 kW
Dimensions:	1818 mm x 2317 mm x 1550 mm
température ambiante:	20℃ ±2℃

Routeur de circuits imprimés. Machine de découpe laser or. Découpe laser

Machine de routeur de PCB • Machine de découpe au laser d'or • Coupe au laser

Machines à découper les clés au laser YASTM-4C

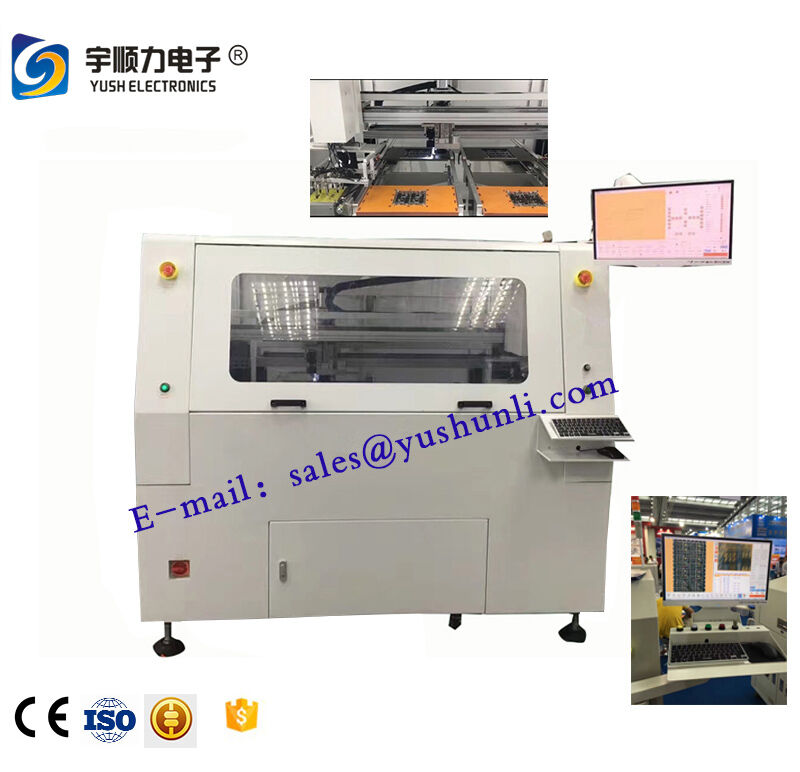

Vue d'ensemble de la machine laser

YUSH Technology est une marque d'instruments haut de gamme spécialisée dans les machines de découpe laser ultraviolette FPC.et matériaux de contreplaqué mincesYUSH Technology s'est engagée à la recherche, au développement et à la production d'équipements pour l'industrie des PCB, gagnant ainsi la confiance de notre vaste clientèle.

Applications

Nos machines de découpe laser UV FPC sont conçues pour la découpe de précision de circuits imprimés flexibles et de revêtements organiques sans nécessiter de moules ou de fixation de plaques de protection.L'utilisation de sources laser à haute énergie avec un contrôle précis du faisceau permet des vitesses de traitement plus rapides et offre une précision d'usinage exceptionnelle.

Principales caractéristiques

Logiciel de commande propriétaire avec une interface conviviale, une fonctionnalité complète et un fonctionnement simple
Capables de traiter n'importe quel graphique avec une hiérarchisation synchronisée pour différentes épaisseurs et matériaux
Une conception optimisée du système optique garantit une qualité de faisceau élevée et une taille réduite des points focaux pour une coupe de précision
Laser UV à haute performance avec une longueur d'onde optimale, une qualité supérieure du faisceau et des caractéristiques de puissance de pointe plus élevées
Traitement des matériaux par décomposition et vaporisation plutôt que par fusion, résultant en un minimum d'effets thermiques
La fixation sous vide des échantillons élimine le besoin de plaques de protection contre les moisissures, ce qui améliore l'efficacité du traitement
Compatibilité des matériaux de substrat polyvalents, y compris le silicium, la céramique, le verre, etc.
Caractéristiques d'automatisation avancées comprenant la correction automatique, le positionnement, la découpe multiplate, la mesure de l'épaisseur et la compensation

Spécifications techniques

La source laser:Laser UV à l'état solide, longueur d'onde 355 nm
Puissance laser:10 W
Format de traitement maximal:Pour les appareils à commande numérique, les dimensions de l'appareil doivent être définies comme suit:
Vitesse maximale de la plateforme XY:50 m/min
Précision de positionnement:± 3 μm
Répétabilité:± 1 μm
Précision du système:± 20 μm
Plage de balayage du galvanomètre:50 mm × 50 mm
Épaisseur de coupe:> 1 mm
Les besoins en énergie:AC220V 50Hz/2.2KW; 380V 50Hz/5,5KW à trois phases
Les besoins en air:516 m3/h
Les dimensions:Pour les véhicules à moteur à combustion
Poids:3500 kg
Température de fonctionnement:20 °C ± 2 °C
L'humidité:< 60% RH non condensé
Spécifications de vibration:Amplitude du sol < 5 μm, accélération des vibrations < 0,05 g
Pression au sol:2200 kgf/m2
Système de contrôle:Équipement spécifique à l'industrie avec logiciel de traitement flexible, carte de commande de mouvement dédiée et mode de commande IPC
Affichage et stockage:Moniteur de 17 pouces, disque dur 300G+.
Formats de données pris en charge:Le code G standard, les données de Gerber, le CAD

Spécifications rapides

Longueur maximale de la planche	610 × 500 mm
Taille du colis	Pour les véhicules à moteur à combustion
Épaisseur	1 mm
Énergie	AC220V 50Hz/2.2KW; 380V 50Hz/5,5KW à trois phases
Pression d'air de travail	516 m3/h
Le poids	3500 kg
Le champ d'application	Tous les circuits imprimés en FPC SMD V-CUT
