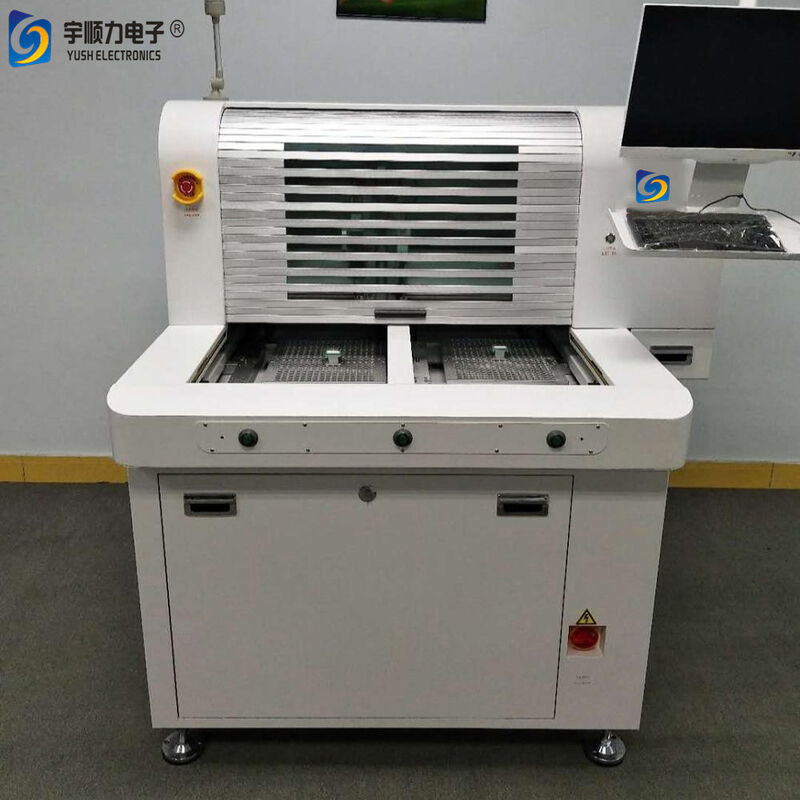

Machine de routage de PCB haute vitesse et stable YSVC-650 Outil de routage de PCB universel

Détails de produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: YUSH

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: $60,000 / set

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de routage à PCB à grande vitesse, Outil de routage de PCB universel, Machine de dépanelisation de PCB stable


Poids:	3500 kg	Longueur d'onde laser:	355 nm
puissance laser:	10W	Format de traitement maximum:	610mm X 500mm
Vitesse de la plateforme XY:	50m / min	Précision de positionnement:	±3um
Répétabilité:	±1um	Précision du système:	± 20um
Plage de balayage du galvanomètre:	50 mm x 50 mm	Épaisseur de coupe:	<1mm>
Alimentation:	AC220V 50Hz / 2,2KW ; triphasé 380V 50Hz / 5,5KW	Exigence aérienne:	516m3 / h
Dimensions:	1818 mm x 2317 mm x 1550 mm	température ambiante:	20℃ ±2℃
Humidité:	<60 % HR sans condensation

Poids:	3500 kg
Longueur d'onde laser:	355 nm
puissance laser:	10W
Format de traitement maximum:	610mm X 500mm
Vitesse de la plateforme XY:	50m / min
Précision de positionnement:	±3um
Répétabilité:	±1um
Précision du système:	± 20um
Plage de balayage du galvanomètre:	50 mm x 50 mm
Épaisseur de coupe:	<1mm>
Alimentation:	AC220V 50Hz / 2,2KW ; triphasé 380V 50Hz / 5,5KW
Exigence aérienne:	516m3 / h
Dimensions:	1818 mm x 2317 mm x 1550 mm
température ambiante:	20℃ ±2℃
Humidité:	<60 % HR sans condensation

Machine de routage de PCB haute vitesse et stable YSVC-650 Outil de routage de PCB universel

Machine de routage de PCB stable à haute vitesse YSVC-650 Outil de routage universel pour PCB

La machine de détachement de PCB laser YSVC-650 de YUSH Technology est conçue pour la découpe de précision des circuits imprimés flexibles et des revêtements organiques sans nécessiter de moules ni de fixation de plaque de protection. Nos machines de découpe laser ultraviolettes pour FPC sont approuvées par les clients de l'industrie des PCB pour leur fiabilité et leurs performances.

Applications

Idéal pour les circuits imprimés flexibles (FPC), les cartes RF, les matériaux CVL et la découpe de formes en contreplaqué fin. Convient au traitement du silicium, de la céramique, du verre et de divers matériaux de substrat avec une précision exceptionnelle.

Caractéristiques principales

Logiciel de contrôle propriétaire avec interface intuitive et fonctionnalités complètes
Capable de traiter tous les graphiques et de découper différentes épaisseurs et matériaux avec une synchronisation hiérarchique complète
Système optique optimisé assurant une qualité de faisceau élevée et une découpe de précision avec une taille de spot focalisé minimale
Laser UV haute performance avec une excellente qualité de faisceau et des caractéristiques de puissance de crête
Effet thermique minimal sans délaminage, produisant des coupes précises et lisses avec des parois latérales abruptes
La fixation d'échantillon par vide élimine le besoin de plaques de protection de moule, améliorant l'efficacité du traitement
Fonctions de correction automatique, de positionnement, de découpe multi-plaques, de mesure d'épaisseur et de compensation
Uniformité de traitement supérieure avec des fluctuations de profondeur minimales pour les graphiques complexes

Spécifications techniques

Type de laser	Laser UV à état solide
Longueur d'onde du laser	355nm
Puissance du laser	10W
Format de traitement maximum	610mm × 500mm (24" × 18")
Vitesse maximale de la plateforme XY	50m/min
Précision de positionnement	±3μm
Répétabilité	±1μm
Précision du système	±20μm
Plage de balayage du galvanomètre	50mm × 50mm
Épaisseur de coupe	<1mm
Exigences d'alimentation	AC220V 50Hz/2.2KW ou triphasé 380V 50Hz/5.5KW
Exigence d'air	516m³/h
Dimensions	1818mm × 2317mm × 1550mm
Poids	3500kg
Température de fonctionnement	20℃ ±2℃
Humidité	<60% HR sans condensation
Système de contrôle	Équipement spécifique à l'industrie avec logiciel de traitement flexible, carte de contrôle de mouvement et contrôle IPC
Compatibilité des données	Code G standard, données Gerber, fichiers CAO

Spécifications rapides

Longueur maximale de la carte	610 × 500mm
Taille du paquet	1818mm × 2317mm × 1550mm
Épaisseur	1mm
Alimentation	AC220V 50Hz/2.2KW ou triphasé 380V 50Hz/5.5KW
Pression d'air de travail	516m³/h
Poids	3500kg
Portée de l'application	Toutes les cartes V-CUT SMD PCB FPC
