Roulette de machine de découpe en acier inoxydable de Shenzhen fabriquée en Chine. Machine de découpe laser CNC

Détails de produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: YUSH

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: $31,000 / set

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de découpe laser CNC en acier inoxydable, Machine de dépanelage de PCB avec garantie, Roulette de machine de découpe laser fabriquée en Chine


Poids:	3500 kg	Pouvoir:	10 kW
Tension:	220V, 380V	Type de laser:	UV
Longueur d'onde laser:	355 nm	Puissance maximale:	10W /15w/17W
Fréquence de répétition:	1 à 250 kHz	Précision d'emplacement:	± 0,003 mm
Précision de répétition:	±0,002mm	Gamme de tables de travail:	500mm*500mm
Précision CCD:	0,005 mm	Max Working Range:	460 mm*460 mm
Vitesse XY:	50m / min	Précision de positionnement:	±3um
Épaisseur de coupe:	<1mm>

Poids:	3500 kg
Pouvoir:	10 kW
Tension:	220V, 380V
Type de laser:	UV
Longueur d'onde laser:	355 nm
Puissance maximale:	10W /15w/17W
Fréquence de répétition:	1 à 250 kHz
Précision d'emplacement:	± 0,003 mm
Précision de répétition:	±0,002mm
Gamme de tables de travail:	500mm*500mm
Précision CCD:	0,005 mm
Max Working Range:	460 mm*460 mm
Vitesse XY:	50m / min
Précision de positionnement:	±3um
Épaisseur de coupe:	<1mm>

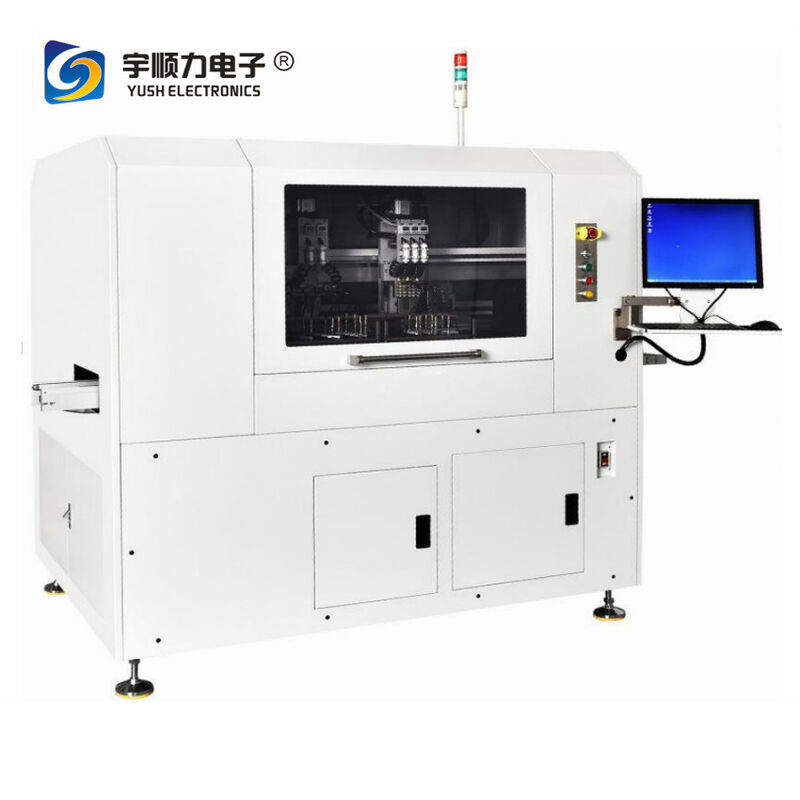

Roulette de machine de découpe en acier inoxydable de Shenzhen fabriquée en Chine. Machine de découpe laser CNC

Machine de découpe en acier inoxydable YASTM-4C

La machine de découpe laser ultraviolette FPC de YUSH Technology est conçue pour la découpe de précision des circuits imprimés flexibles, des CVL, des RF et des matériaux en contreplaqué fin sans nécessiter de moules ni de fixation de plaque de protection.

Applications

Disponible pour les circuits imprimés flexibles et les revêtements organiques pour une découpe de précision sans fixation de moule ou de plaque de protection. L'utilisation d'une source laser à haute énergie avec un contrôle précis du faisceau garantit une vitesse de traitement améliorée et des résultats d'usinage précis.

Caractéristiques principales

Logiciel de contrôle propriétaire avec interface conviviale, fonctionnalités complètes et fonctionnement simple
Capable de traiter tous les graphiques avec synchronisation pour une découpe hiérarchique complète
La conception optimisée du système optique assure une qualité de faisceau élevée et une taille de spot focalisé réduite pour la précision
Laser UV haute performance avec longueur d'onde, qualité de faisceau et caractéristiques de puissance de crête optimales
La fixation de l'échantillon par vide élimine le besoin de plaques de protection de moule, améliorant l'efficacité du traitement
Capable de découper divers matériaux de substrat, y compris le silicium, la céramique et le verre
Fonctions de correction automatique, de positionnement, de découpe multi-plaques, de mesure d'épaisseur et de compensation

Spécifications techniques

Source laser	Laser UV à état solide, longueur d'onde de 355 nm
Puissance du laser	10W
Format de traitement maximum	610 mm × 500 mm (24" × 18")
Vitesse maximale de la plateforme XY	50 m/min
Précision de positionnement	±3 µm
Répétabilité	±1 µm
Précision du système	±20 µm
Plage de balayage du galvanomètre	50 mm × 50 mm
Épaisseur de coupe	<1 mm
Exigences d'alimentation	AC220V 50Hz/2.2KW ; Triphasé 380V 50Hz/5.5KW
Exigences d'air	516 m³/h
Dimensions	1818 mm × 2317 mm × 1550 mm
Température de fonctionnement	20°C ±2°C
Humidité	<60% HR sans condensation

Spécifications supplémentaires

Longueur de carte maximale	610 × 500 mm
Dimensions du colis	1818 mm × 2317 mm × 1550 mm
Épaisseur	1 mm
Alimentation	AC220V 50Hz/2.2KW ; Triphasé 380V 50Hz/5.5KW
Pression d'air de travail	516 m³/h
Champ d'application	Toutes cartes V-CUT SMD PCB FPC
