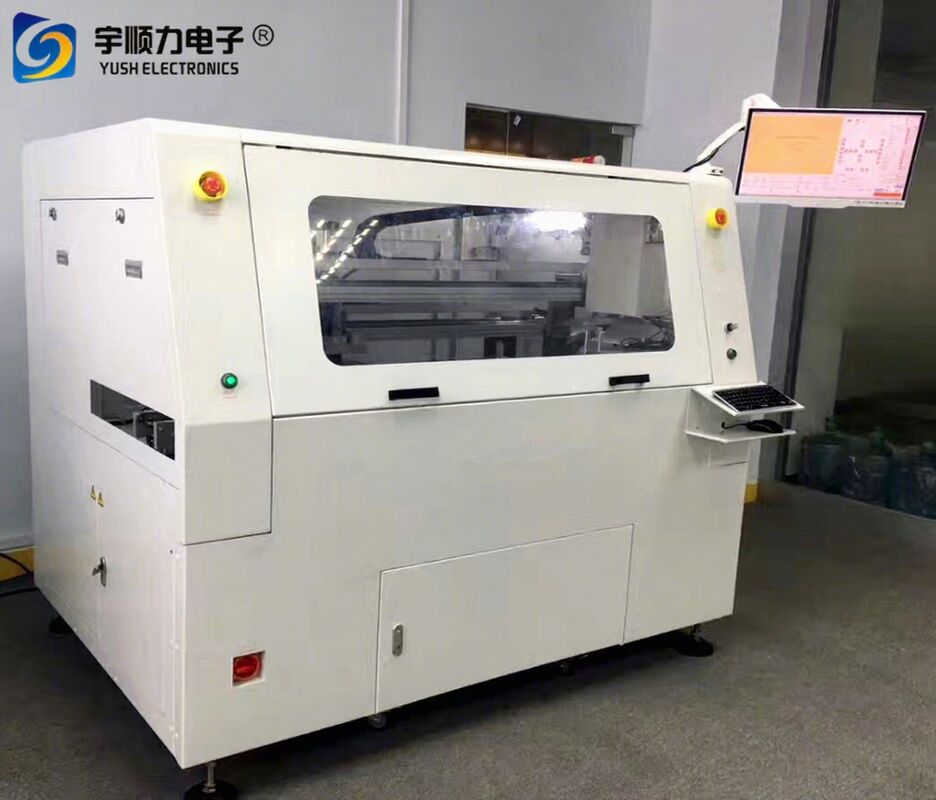

Machine de découpe de circuits imprimés en ligne avec positionnement en temps réel et découpe sans poussière

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: YUSH

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: $18,000 / set

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine de dépannage de PCB avec positionnement en temps réel, machine de découpe de PCB sans poussière, machine de découpe de circuits imprimés en ligne


Poids:	3500 kg	Pouvoir:	10 kW
Tension:	220V/110V	Vitesse de coupe:	0-100mm/s
Précision de répétition:	±0,01mm	Méthode de contrôle:	IPC et PC industriels
Mode conduite:	Moteur servo à fibre optique à courant alternatif	Précision de coupe:	±0,05 mm
Vitesse de broche:	100 000 tr/min	Voltage d'accueil:	220 V 1ψ 50/60 Hz
Pression atmosphérique:	≥4,5kg/cm²	Consommation d'énergie:	3kVA
Collecteur de poussière:	2 ch	Tension du collecteur de poussière:	380V 3ψ
Taille du dépoussiéreur:	L650×L400×H1350mm

Poids:	3500 kg
Pouvoir:	10 kW
Tension:	220V/110V
Vitesse de coupe:	0-100mm/s
Précision de répétition:	±0,01mm
Méthode de contrôle:	IPC et PC industriels
Mode conduite:	Moteur servo à fibre optique à courant alternatif
Précision de coupe:	±0,05 mm
Vitesse de broche:	100 000 tr/min
Voltage d'accueil:	220 V 1ψ 50/60 Hz
Pression atmosphérique:	≥4,5kg/cm²
Consommation d'énergie:	3kVA
Collecteur de poussière:	2 ch
Tension du collecteur de poussière:	380V 3ψ
Taille du dépoussiéreur:	L650×L400×H1350mm

Machine de découpe de circuits imprimés en ligne avec positionnement en temps réel et découpe sans poussière

Solution avancée de dépanelisation de PCB comprenant le chargement, la découpe et le déchargement automatisés avec alignement de vision de précision et système de collecte de poussière.

Spécifications techniques

Vitesse de coupe X, Y	0 - 100 mm/s
Précision de répétition de la machine	± 0,01 mm
Méthodes de contrôle	IPC industriel et PC
Mode d'entraînement	Servomoteur à fibre optique AC
Précision de coupe	± 0,05 mm
Vitesse de la broche	Max 100 000 tr/min
Tension hôte	220V 1Φ 50/60HZ
Alimentation en air comprimé	Supérieure à 4,5 kg/cm²
Consommation électrique	3KVA
Collecte de poussière	Collecte de poussière supérieure 2HP
Tension du dépoussiéreur	380V 3Φ
Dimensions du dépoussiéreur	L650 × L400 × H1350 mm

Modèles disponibles

Table de travail	Modèle	Spécifications	Taille de travail	Dimensions de la machine (L×P×H)
Double table	YASTM-4C-IN-AS	Type standard	300 × 300 mm	1680 × 1298 × 1700 mm
Double table	YASTM-4C-IN-AW	Élargi	500 × 450 mm	1902 × 1373 × 1700 mm

Caractéristiques principales

Séparateur de PCB automatique en ligne pour chargement, découpe et déchargement automatisés
Ajustement automatique de la largeur et réception de la carte PCB avec identification des produits finis/déchets
CCD haute vitesse avec système d'alignement de vision automatique pour une découpe de précision
Découpe à broche haute vitesse avec un minimum de contraintes pour toute forme de PCB
Mouvement de double table pour des opérations simultanées de découpe et de placement de PCB

Avantages opérationnels

Le dispositif de placement à double glissière réduit les temps d'attente de coupe et augmente la capacité de production
Élimine les problèmes de rabat artificiel causant des fissures d'étain et des dommages aux pièces
Évite les contraintes mécaniques dues aux opérations de émoussement ou de pliage
Convient aux applications de découpe d'arcs et de lignes de plaques finies
Idéal pour la découpe finale de petites pièces, y compris les cartes mères de téléphones portables, les PDA et les cartes d'interface PC

Configuration du système

Permet une révision fine grâce à une interface machine schématique avec des paramètres de coupe complets.

Informations sur le fabricant

YUSH Electronic Technology Co., Ltd a été fondée en 2004 et est située dans la ville manufacturière mondiale de Jiangsu, en Chine. L'entreprise est spécialisée dans les machines professionnelles de séparation et de dépanelisation de circuits imprimés.

Avec des équipements de production avancés et une équipe de développement expérimentée (dont la moitié a plus de 10 ans d'expérience dans l'industrie des équipements électroniques), YUSH est devenue l'une des plus grandes bases de production de séparateurs de circuits imprimés en Chine.

Depuis 2004, l'entreprise se concentre sur la qualité des produits, la sécurité et l'innovation, développant divers types de séparateurs de circuits imprimés, notamment des solutions manuelles, motorisées, pneumatiques, de poinçonnage à moule et de fraisage.
