Name: Imprimante à pochoirs à haute précision F450 pour ligne de protection SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 20000 USD
Availability: InStock

Détails de produit

Lieu d'origine: jiangshu

Nom de marque: YUSH

Certification: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numéro de modèle: F450

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: USD 20000

Détails d'emballage: Emballage en bois

Délai de livraison: 30 jours

Conditions de paiement: T/T

Capacité d'approvisionnement: 100 SET par mois

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:

Taille maximale de la carte:	450 mm x 350 mm	Taille de la planche MIN:	50mm x 50mm
Épaisseur des PCB:	0.4mm~6mm	La page de coupe:	Max. diagonale du PCB 1%
Poids maximal de la planche:	6 kg ou plus	Distance entre les bords de la carte:	configuration à 3 mm
Distance maximale entre le bas et le bas:	20 mm	vitesse de transmission:	Le système de contrôle doit être équipé d'un système de contrôle de la vitesse.

Taille maximale de la carte:	450 mm x 350 mm
Taille de la planche MIN:	50mm x 50mm
Épaisseur des PCB:	0.4mm~6mm
La page de coupe:	Max. diagonale du PCB 1%
Poids maximal de la planche:	6 kg ou plus
Distance entre les bords de la carte:	configuration à 3 mm
Distance maximale entre le bas et le bas:	20 mm
vitesse de transmission:	Le système de contrôle doit être équipé d'un système de contrôle de la vitesse.

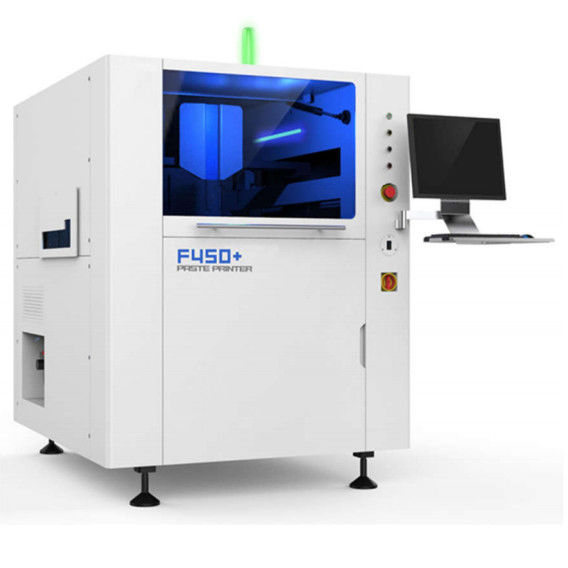

Imprimante à pochoirs à haute précision F450 pour ligne de protection SMT

Imprimante à pochoirs haute précision F450

Définition:

Paramètres F450+TM
Paramètres des PCB
Taille maximale de la planche	450 mm x 350 mm
Taille minimale du panneau	50 mm x 50 mm
Épaisseur des PCB	0.4 mm à 6 mm
La page de coupe	Max. diagonale du PCB 1%
Poids maximal de la planche	6 kilos
Distance entre les bords de la carte	configuration à 3 mm
Distance maximale entre le bas et le bas	20 mm
Vitesse de transmission	Le système de freinage doit être équipé d'un dispositif de freinage.
Hauteur de transmission à le terrain	900 ± 40 mm
Direction de transmission	À gauche à droite, à droite à gauche, à gauche à gauche, à droite à droite
Méthode de transmission	rail de transmission à un étage
Méthode de capture des PCB	Le logiciel peut modifier la pression latérale élastique ((Optionnel: multipoint sur le fond ou partiellement vide ou vide complet).
Soutenir le conseil méthode	Détecteurs d'électricité
Paramètres d'impression
Tête d'impression	Deux entraînements moteurs indépendants en ligne droite
Taille du cadre du modèle	370 mm x 470 mm ((470 à gauche/à droite) ~737 mm x 737 mm
Surface maximale d'impression	450 mm x 350 mm
Type de grattoir	Réglageur de pochoirs/réglageur de caoutchouc (angle 45°/55°/60° sélectionné) selon la technologie d'impression)
Mode d'impression	Imprimantes à grattoir simple ou à grattoir double
Longueur de démoulage	0.02 mm à 12 mm
Vitesse d'impression	6 à 200 mm/s
Pression d'impression	0.5 à 10 kg
Mouvement d'impression	± 250 mm (à partir du centre)
Paramètres de l'image
Champ de vision (FOV)	6.4 mm x 4.8 mm
Table réglable surface	X,Y: ± 7,0 mm θ: ± 2,0°
Type de point de référence	Point de référence normalisé (voir norme SMEMA) plateau/trou
Système de caméra	Caméra individuelle, visuel d'imagerie individuel vers le haut/vers le bas Système de positionnement géométrique
Paramètres de performance
Alignement de l'image précision répétée	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.0
Impression répétée la précision	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.0
Temps de cycle	Moins de 7,5 s
Remplacer le temps de ligne	Moins de 5 minutes
Équipement
Le pouvoir	Les capacités d'alimentation sont calculées à partir de la fréquence d'alimentation de l'appareil.
Air comprimé	4 à 6 kg/cm2, 10,0 tubes
Système de fonctionnement	Pour Windows XP
Taille de l'équipement	1140 mm ((L) x 1400 mm ((W) x 1480 mm ((H) hauteur de l'écran et de la lumière tricolore)
Poids de l'équipement	Environ 1000 kg

Imprimante à pochoirs à haute précision F450 pour ligne de protection SMT 0

Imprimante à pochoirs à haute précision F450 pour ligne de protection SMT 1

Imprimante à pochoirs à haute précision F450 pour ligne de protection SMT 2

Caractéristique:

1. Système de caméra CCD à haute stabilité

La source lumineuse à quatre voies réglable, avec un éclairage uniforme et une collection d'images parfaite, rendant les différents types de points de marque une très bonne identification (y compris le point de marque robuste),Pour répondre à l'étain, l'étain enduit d'or, l'étain à pulvérisation, le FPC et d'autres types de PCB de différentes couleurs.

2.Système de nettoyage par pochoir très efficace

Le nouveau système d'essuyage assure un contact complet avec le pochoir et l'aspiration sous vide accrue garantit que la pâte de soudure restante dans le maillage est effectivement éliminée,et la fonction de nettoyage automatique efficace est atteinte.

3Système de positionnement PCB simple et fiable

épaisseur de carte de circuits imprimés adaptative, pression latérale flexible réglable par logiciel et dispositif de support magnétique,

4. Système de grattage intelligent

Contrôle du moteur pas à pas programmable et indépendant, accouplé directement, système de contrôle de pression intégré.
