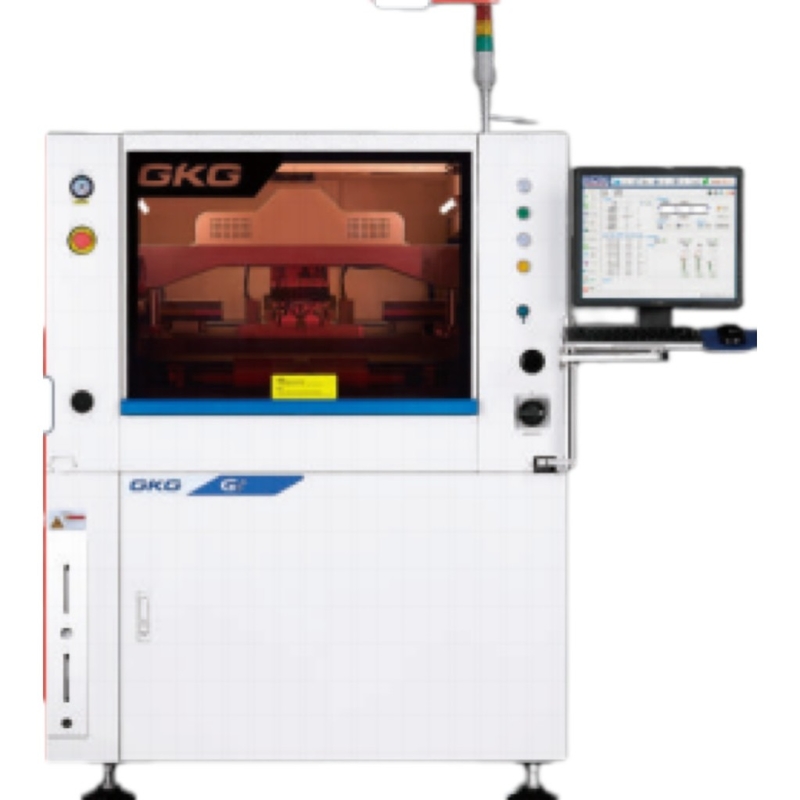

Imprimante de pâte de soudure à haute vitesse à haute précision entièrement automatique pour SMT

Name: Imprimante de pâte de soudure à haute vitesse à haute précision entièrement automatique pour SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Le G9+
Price: 39,000.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Je vous en prie.

Nom de marque: GKG

Certification: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numéro de modèle: Le G9+

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: USD10000~68000

Détails d'emballage: WoodenCase

Délai de livraison: 3 à 5 jours

Conditions de paiement: L/C, D/P, T/T, Western Union, Paypal

Capacité d'approvisionnement: 100SET

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                Imprimante à pâte de soudure SMT, Imprimante à pâte de soudure de haute précision, Imprimante à pâte de soudure à grande vitesse


Source d'énergie:	AC:220 ± 10%, 50/60 Hz,2.5 kW	Pression de l'air:	4 à 6 kgf/cm2
Consommation d'air:	Approximativement: 5 L/min	Température de fonctionnement:	-20°~+45°
Humidité de fonctionnement:	30% à 60%	Dimension de la machine (sans la lumière de la tour):	1530 H mm
Longueur de la machine:	1172 ((L) mm	Largeur de machine:	1385 ((W) mm
Poids approximatif de la machine:	Approximativement 1000 kg

Source d'énergie:	AC:220 ± 10%, 50/60 Hz,2.5 kW
Pression de l'air:	4 à 6 kgf/cm2
Consommation d'air:	Approximativement: 5 L/min
Température de fonctionnement:	-20°~+45°
Humidité de fonctionnement:	30% à 60%
Dimension de la machine (sans la lumière de la tour):	1530 H mm
Longueur de la machine:	1172 ((L) mm
Largeur de machine:	1385 ((W) mm
Poids approximatif de la machine:	Approximativement 1000 kg

Imprimante de pâte de soudure à haute vitesse à haute précision entièrement automatique pour SMT

Description du produit:

La presse automatique à pâte d'étain G9+ est un modèle haut de gamme pour l'application haut de gamme SMT,qui peut satisfaire aux exigences du processus d'impression de 03015, 0,25 pas, haute précision et haute vitesse.

Caractéristiques:

Avec les deux systèmes de sources lumineuses, la luminosité peut être ajustée à une boucle infinie.permettant de reconnaître facilement différents points de marquage (y compris les points de marquage inégaux), tels que le placage en étain, plaquage au cuivre, plaquage à l'argent, soudure à air chaud, FPC

Structure extrêmement fiable avec un mouvement XY stable, réglage manuel rend facile l'adaptation à différentes épaisseurs de PCB.

Nouveau modèle de rail de guidage breveté peut être détachable,clampe latérale flexible programmable, spécifique à FPC,PCBwarpage, effectuer un amortissement unique
Grâce à une programmation logicielle, il peut automatiquement étirer et retirer l'épaisseur du PCB intact.

Adopter un système complet de pressage qui améliore la stabilité et la durée de conservation.

Les épices

Traitement du substrat	Le G9+
Taille maximale du panneau	450*340 mm
Taille minimale du panneau	50*50 mm
Épaisseur du panneau	0.4 à 6 mm
Poids maximal du panneau	3 kilos
Dégagement des bords de planche	2.5 mm
Hauteur de la planche	15 mm
Hauteur du transport	900 ± 40 mm
Vitesse de transport	Le système de freinage doit être équipé d'un dispositif de freinage. Contrôle du programme
Direction du transport	Une étape
Serre à planche	Patenté sur la serrure supérieure
	Serrage latéral
	Fonction d'adsorption
Système sportif	Pinceau magnétique
	Bloc de support
	Tableau manuel vers le haut-bas

Paramètres de l'imprimante

Paramètres d'impression	Le G9+
Décapage	0 à 20 mm
Mode d'impression	Une ou deux fois
type de rouleau	L'équipement doit être équipé d'un système de détection de la pollution atmosphérique.
Vitesse d'impression	10 à 200 mm/s
Pression d'impression	0.5 à 20 kg
Taille du cadre du modèle	470370mm~737737mm
Système de nettoyage	Système de nettoyage par gouttes de pluie
	Absorption renforcée du vide
	Séchée, humide sous vide trois modes
	Nettoyage aller-retour

Performance de la machine	Le G9+
Retour sur la précision de position	±10um@6σ,CPK≥2.0
Précision d'impression	±18um@6σ,CPK≥2.0
Temps de cycle	< 7 secondes
Sur la base du système d'essai par un tiers (CTQ) Vérifier l'impression réelle de pâte de soudure

La vision	Le G9+
CCD FOV	10*8 mm
Types de marques fiduciaires	Types de marques fiduciaires
	Il y a un trou
	Le pad
Système de caméra	Structure de l'optique en haut/en bas
	Caméra numérique CCD
	Correspondance avec le motif géométrique

Imprimante de pâte de soudure à haute vitesse à haute précision entièrement automatique pour SMT 0
