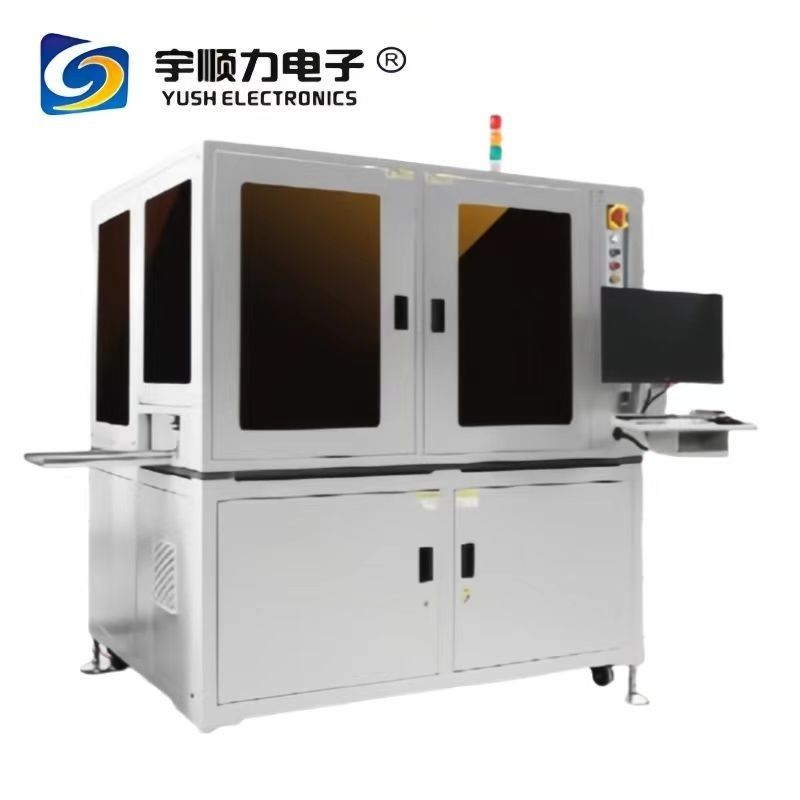

High Speed YSVC-600 (machine de dépannage de routeur PCB à quatre axes de précision)

Taille de travail

Zone de travail

350 x 350 mm (taille personnalisable)

Épaisseur de PCB

0.3 à 3,5 mm

Marque de matériel

Méthodes de collecte des déchets

Boîte de collecte des poussières

Méthode de collecte des poussières

Vacuum supérieur ou inférieur

Collecte des poussières

Vacuum supérieur 2HP-3HP/Vacuum inférieur

paramètres de la boîte

3 à 5 ch

Marque du commutateur du capteur

Panasonic Japon

Marque de moteur servo

Panasonic Japon

Marque de pistolet à vent à ions électrostatiques

Taiwan

Marque du guide

PMI de Taïwan

Marque de vis

Grade de meulage de Taiwan TBI

Marque de caméra CCD

Allemagne BASLER

Marque de broche

Japon NAKANISHI

Marque d'hôte de l'ordinateur

Hébergeur de marque ASUS

Poids de la machine

840 kg

Grille de sécurité

Taiwan

électrique

Énergie électrique

Pour les véhicules à moteur à combustion interne, le régulateur doit être équipé d'un système de freinage.

Air comprimé

0.4-0.6 MPA (avec filtre)

Fonctionnement

Chinois/anglais facultatif

Système

Méthode de commande par logiciel

PC+ Système de contrôle industriel

Méthodes de programmation

La programmation informatique, la numérisation et l'édition des programmes AOI sont plus rapides et plus précises

Feu d'avertissement

Alarme sonore et lumineuse en trois couleurs (travail normal, en attente d'essai, alarme de défaillance)

Avec alarme de défaillance: instabilité de la pression de l'air, blocage, collision

Production sûre

Produire en mode commande, protection par mot de passe à quatre niveaux (automatique, manuelle, protection par capteur, etc.)

Paramètres techniques

Fonction statistique

Tableau à gauche et à droite avec fonction statistique

Fonction de gestion de l'information

Prise en charge du système d'information MES pour connecter de manière transparente les équipements et la gestion de l'information, interface Ethernet ouverte et prise en charge du protocole de communication réseau TCP/IP,et les logiciels et programmes connexes nécessaires; ouvrez le port de la fonction BAR CODE.

Le véhicule doit être équipé d'un système de freinage.

Servo moteur + vis, rail de guidage

Méthodes d'entrée et de sortie de la table de travail

Servo moteur + vis, rail de guidage

Exigences en matière de produits de coupe

Les tables de travail gauche et droite peuvent séparer différents produits en même temps

Exigences relatives à la hauteur de coupe

Les tables de travail gauche et droite peuvent séparer différentes hauteurs et produits en même temps

Exigences relatives à l'identification du point MARK

Les points de marque de différentes formes peuvent être identifiés et les points de marque peuvent être librement définis avant chaque division.

Exigences relatives à l'ouverture de la LED

La luminosité de l'ouverture de la LED peut être réglée dans le logiciel

La caméra

La caméra contrôlée par logiciel se déplace vers le haut et vers le bas

Méthodes de positionnement et de réglage des PCB

Fixation universelle, code de positionnement, fixation d'outil

Le diamètre du coupeur de fraisage a sonné

00,8 à 3,0 mm

Gestion des fraiseuses

Le logiciel peut régler automatiquement la hauteur en fonction de l'épaisseur de la carte PCB et de la longueur de ténacité du coupeur pour prolonger la durée de vie du coupeur et la détection d'outils standard.

Accrochage au MES

Fonction de port d'amarrage ouvert du MES

Scan du code à barres

Fonction de port d'analyse du code à barres ouvert

Vitesse de coupe

0-100 mm/S réglable par seconde

Tableau de travail

deux tables de travail

Fonction de coupe

Peut couper droit, courbé, en L, en U

Trouble de tir

Le logiciel peut détecter les points de défaillance, avoir des capacités de détection des ports d'E/S et avoir des alertes détaillées

Le service

Notre service après-vente est situé à Suzhou, Dongguan, aux États-Unis, au Brésil, en Grande-Bretagne, en France et en Turquie.

Tableau de travail

Modèle

Les spécifications

Taille du travail

Dimension de la machine W.D.H.

Poids net

Des tables doubles

Le nombre de points de contrôle doit être déterminé en fonction de l'échantillon.

Type standard

350*350 mm

Le nombre d'étoiles est le suivant:

840 kg

Des tables doubles

Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.

Élargi

500*500 mm

1682*1356*1500 mm

940 kg
