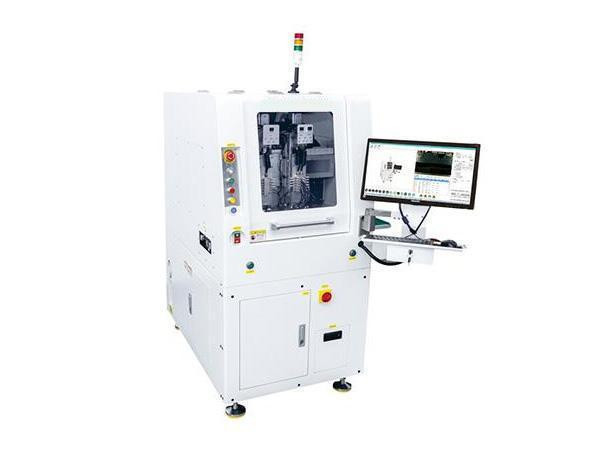

Machine de routeur de circuit imprimé en ligne de miniaturisation Ysl-180m Puissance de vide supérieur 2HP

Spécifications techniques:

1. Plage de travail de la sous-plaque : 180 mm x 180 mm

Mode d'entraînement 2.XYZ : servomoteur AC

3. Nombre d'axes de mouvement : 7 axes

4. Mode d'enseignement du programme: entrée d'enseignement intuitive d'image CCD couleur

5. Interface d'opération : interface d'opération de fenêtre WIN7

6. Puissance d'aspiration supérieure : 2HP, puissance de dépoussiérage inférieur : 3HP (option 5HP)

7. Broche de coupe Sycotec (Allemagne) : MAX80000rpm (changement d'outil automatique)

8.XY AC Servo vitesse : 0-1000 mm/sec

9.Z vitesse du servo AC : 0-800 mm/sec

Précision de répétition 10.XY : ± 0,01 mm

11. Précision de coupe : ± 0,08 mm

12. Précision d'étalonnage de la caméra CCD : ± 0,02 mm

13. Valeur de contrainte de plaque : 300uε ci-dessous

14. Diamètre de l'outil : 0,8-2,3 mm

Épaisseur de coupe du panneau 15.PCB: 0.2mm-6.0mm

16. Moteur principal et pression mécanique et électrique de dépoussiérage : 220V 1φ et 3φ

17. Consommation d'énergie : 3,5 kVA

18. Pistolet antistatique

19. Système de vision : appareil photo numérique haute résolution

20. Moteur d'entraînement : servomoteur sans balais à courant alternatif

21. Bras de récupération et de libération mécanique : buse d'aspiration sous vide antistatique

22. Mode d'alimentation : transport ferroviaire

23. Mode de décharge : transport par courroie ou sortie de véhicule ou transport par rail

24. Mode de transfert de charge : transfert de charge d'adsorption de la buse d'aspiration sous vide

25. Sens d'écoulement : gauche → droite

26. Sauvegarde du programme : interface USB

27. Mode de contrôle : contrôleur spécial

28 Taille de l'armoire de dépoussiérage : 640 mm × 785 mm × 1760 mm (P × L × H)

29. Taille de la machine : 1340mm×800mm×1528mm(D×W×H)

30. Poids du moteur principal + dépoussiéreur : 1000 KG

Configuration de l'appareil

Une.Structure de prise de plaque à griffes

1. Fixez et placez le dispositif de fixation de la plaque de séparation du produit sur la plaque de séparation de la plate-forme de traitement.Une fois le traitement terminé, serrez et placez le dispositif de fixation à plaque fendue sur la piste de placement et passez à la procédure suivante.

Two.Special product split-plate fix in the track way

Three.Special product split-plate jig track décharge

1. Une fois le produit coupé, la griffe de serrage du matériau prendra tout le gabarit du produit et placera la voie de décharge pour transporter le processus de production suivant.

Quatre.Mode de changement d'outil automatique

1. Le séparateur de carte en ligne miniaturisé adopte une broche de changement d'outil automatique importée d'Allemagne.Gagnez du temps, réalisez l'automatisation, réduisez les facteurs humains, haute précision, forte stabilité

2. Quatre groupes intégrés de bibliothèque de fraises, facile à remplacer automatiquement la fraise, pour répondre aux besoins du traitement des plaques.

Plaque d'aspiration Five.Vacuum prenant la structure

1. Dispositif de prise et de placement : chargement et déchargement automatiques (griffe d'aspiration sous vide modulaire, dispositif de vide, peut être contrôlé indépendamment)

2. Structure de transmission: l'axe X2 déplace Z2, l'axe Z3 absorbe, le contrôle du servomoteur AC.

3. Vitesse de la carte : 0-1000 mm/sec (réglable)

Six.Mode de déchargement de la bande de produit spécial

1. L'arbre d'alimentation de la ventouse sous vide prend le produit coupé à travers une aspiration sous vide unique, place le dispositif de produit spécial et le transporte vers le processus de production suivant.
