Machine latérale simple de séparation de carte PCB d'aluminium haut conductrice

Haut conducteur de côté de carte PCB de machine en aluminium simple de séparation

Caractéristiques de machine

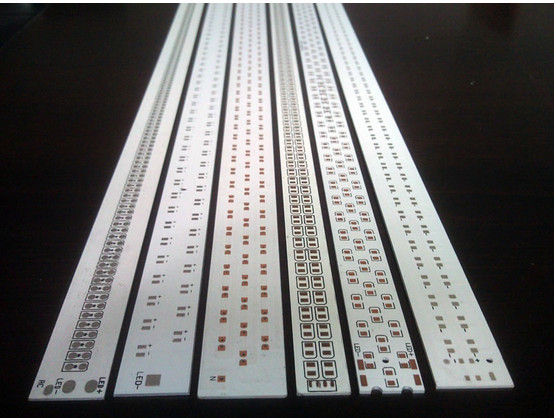

0. Haute machine en aluminium conductrice de singulation de carte PCB de côté simple, machine de singulation de MCPCB, pour la LED allumant le singulation de carte PCB

1. Cette machine emploie une méthode unique multi-et plus coupante, les planches à découper accomplies par les huit lames, deux en haut et en bas en tant que groupe, pour former une unité de coupe. Elles sont A, B, C, D, quatre groupes. Le processus entier de coupe est divisé en quatre étapes, un ensemble de lames pour couper 30% de la carte, et alors la lame B de re-coupe d'un réservoir avait fonctionné au-dessus de la lame, coupant la quantité de 30% complet encore, a de l'autre côté coupé la lame C de la lame de B que le réservoir avait courue plus de, accompli 30% de la quantité coupez encore, et finalement par la lame de coupe finale du groupe D et l'essuie-glace 10%, dus à la coupe d'un peu chaque fois, ainsi l'effort s'est produit pendant la coupe d'une manière plus traditionnelle de coupe de réduire plus de 80%, bon bord de segmentation du conseil est lisse, le conseil est très lisse, non tordue n'est pas Alice. N'est actuellement disponible pour aller seulement après coupure du plat en aluminium pour s'assurer qu'aucune déformation de la machine.

2, en raison du saké multiple de coupe, processus de coupure très sans heurt, améliorant considérablement la capacité de optimisation de la cannelure de V-CUT, même si les panneaux peu profonds mêmes de cannelure de V-CUT, il n'apparaîtront pas du couteau de la cannelure V-CUT de guide ont sauté de, évitent défavorable.

3. En raison de la petite force de coupe de lame, et de l'utilisation de l'acier à coupe rapide importée de Suède, longévité de lame considérablement augmentée quand la vie en aluminium de lame de plat de Depaneling jusqu'à un an.

4, toute les lame de coupure utilisant le calibrage d'instrument de mesure de laser d'interféromètre de laser, pour s'assurer que le premier couteau après que le couteau puisse continuer par la coupe précise de fente. La fin de bande d'astuce n'est pas plus grande que 0.02mm. Assure la qualité de coupure parfaite.

Description de produit :

Longueur de Depaneling : infini
Épaisseur de Depaneling : 0,5 | 3mm
Matériel de carte : plat en aluminium, substrat de cuivre, FR1 | 4, panneaux de fibre de verre
Envoyé pour embarquer la vitesse : 0 | 300mm/sec
Taille de centre serveur : 800mm (longueur) * 370mm (largeur) * 240mm (taille)
Dans/plateaux installés après la taille globale de la taille de table : 2600mm (longueur) * 370mm (largeur) X 240 (h)
Matériel de lame : Importations japonaises de l'acier à coupe rapide SKH
Poids : 46 kilogrammes
Source d'énergie : 220V/50HZ, 60W
