Mettre en évidence:
Machine à souder en ondes
, Machine de soudage à ondes de production SMT
Dimension: |
3600*1400*1750 mm |
Le poids: |
Approximativement:1100 kg |
Systèmes de contrôle: |
PC avec fenêtre 7+PLC |
Démarrer la mise sous tension: |
6 à 8 kW |
Direction: |
De gauche à droite, fixation avant (R à L) |
Vitesse du convoyeur: |
300-2000mm |
Méthode de régulation de la vitesse du convoyeur: |
Moteur (Panasonic) |
Angle du convoyeur: |
4 à 7° |
Hauteur du composant de PCB%22Tombe 120 mm fond: |
15mm |
Énergie: |
3 ph, AC380V/220V 50 Hz |
Capacité du pot de soudure: |
280KG |

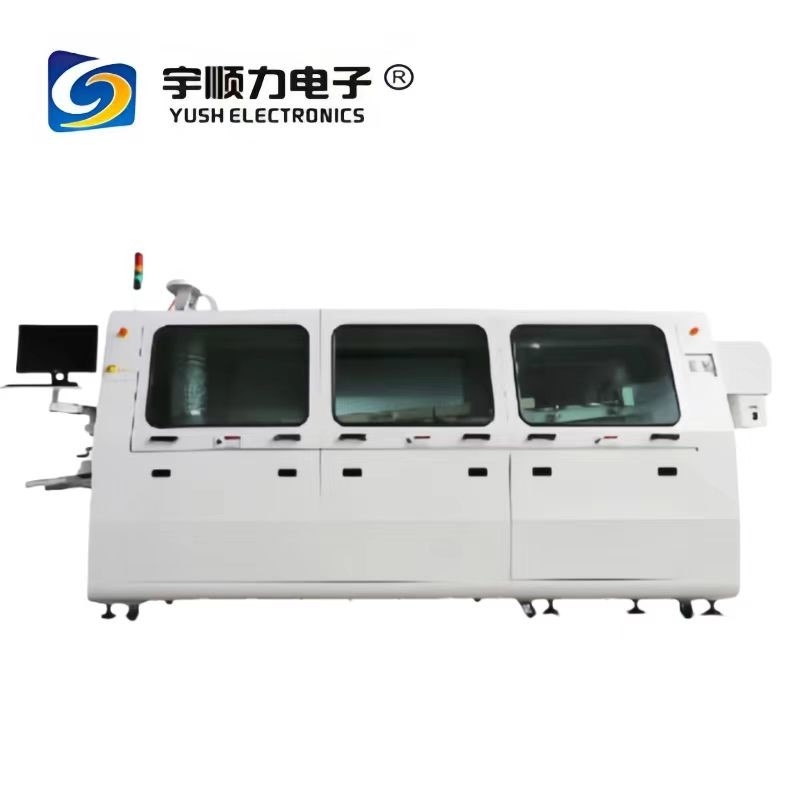

Machine à souder en ondes T300 pour la ligne de production SMT
L'introduction:
1. Économie d'énergie, application sans plomb, répondre aux exigences de protection de l'environnement et conçu pour être convivial
2Système d'alimentation automatique, contrôle de l'onduleur, fonction de charge automatique.
3. pulvérisateur de flux utilisant une buse de pulvérisation japonaise transversale et entraîné par un moteur pas à pas, la plage de pulvérisation est sélective, contrôlée par PLC,
précis et fiables.
4. Conception du tiroir du récipient de récupération de flux, facile à nettoyer.
5Le convoyeur est équipé de 3 vis réglables en largeur, la transmission du convoyeur est plus stable, aucun risque de chute de PCB.
6. doigts de soudure en titane, double rainure en V renforcée avec résistance à l'étain
7. préchauffeurs à air chaud à circuit fermé contrôlés par PID, le système de préchauffage utilise trois régulateurs de température indépendants afin d'assurer
l'excellente conservation de la chaleur, l'uniformité de la température et la précision de température à ± 2oC.
8. conception modulaire du passage de préchauffage, protection de l'environnement et sécurité, pratique pour le nettoyage.
9Le moteur de soudure adopte un moteur de conversion à haute fréquence importé avec contrôle indépendant, performances stables.
8Le matériau de l'inpeller de la soudure est en fonte, ne se corrodant jamais, la soudure est équipée d'un revêtement d'oxydation, peu de résidus de soudure
11. Fonction de démarrage de la minuterie pour le pot de soudure, la soudure fondue dans les 90 minutes.
12- Un nettoyant automatique pour les doigts.
13. Avec la fonction de mémoire de boîte noire, la machine peut toujours stocker les données SPC, améliorer l'efficacité du travail.
14Un système intelligent de surveillance et d'alarme assure la stabilité des performances et la sécurité des opérateurs.
|
Spécification générale
|
Dimension: 3600*1400*1750 mm |
| Poids:environ 1100 kg |
| Puissance de démarrage: approx. 19 kW |
| Puissance de fonctionnement normale :6 à 8 KW |
| Énergie électrique 3 ph, AC380V/220V à 50 Hz |
| Systèmes de commande:PC avec fenêtre 7+PLC |
| Compteur de PCB |
|
Systèmes de convoyeurs
|
Direction: de gauche à droiteJe vais vous aider. à L) |
| Titane Alliage en forme de V doigt |
| Puffer de chargement de PCB de 300 mm à l'entrée |
| Méthode de régulation de la vitesse du convoyeur:Moteur (Panasonic) |
| Vitesse du convoyeur: 300 à 2000 mm |
| Angle du convoyeur:4-7° |
| Hauteur du composant de PCBle fond de 120 mm: 15 mm |
| |
Moteur pas à pas à commande reciproque Pulvérisation |
| Unité de mesure de l'émission |
| La capacité de Flux est 60,5/litre |
| Alimentation automatique par flux (Optionnellement) |
|
|
| Flux spayé Systèmes |
Pression d'air faible: 3-5 bar |
| Structure modulaire pourfacilité de maintenance |
|
Système de chauffage
|
Zones de chauffage Les trois zones inférieures, |
| La longueur des zones de chauffage:1450 mm |
| Méthode de chauffage:Forces chaudes l'air |
| Modularisation des zones de chauffage facileà entretien |
|
Pâtes à souder
|
Capacité du pot de soudure Je ne peux pas. |
| Deux ondes :Vague de turbulence et lambda 2etUne vague |
| Matériaux :alliage de titane (option:Ferre de fonte) émail) |
| Je nettoie les systèmes Finger. |
|
|
Pièces détachées :
| Je ne veux pas. |
Nom des pièces de rechange |
Marque |
Origine |
| 1 |
Affichage |
Acer |
Chine |
| 2 |
Ordinateur |
Ordinateur industriel |
Chine |
| 3 |
PLC |
Le groupe Siemens |
L'Allemagne |
| 4 |
Module de régulation de la température |
Le groupe Siemens |
L'Allemagne |
| 5 |
Moteur de transport de 90 W |
Panasonic |
Le Japon |
| 6 |
Vague de soudage moteur |
ZIK |
Chine |
| 7 |
Des bobines de préchauffage |
Taizhan |
Chine |
| 8 |
Chauffage par soudage tube |
Taizhan |
Chine |
| 9 |
Le principal Commutateur |
Mitsubishi |
Le Japon |
| 10 |
Contacteur et monnaie limitateur |
OMRON |
Le Japon |
| 11 |
Relais intermédiaire |
OMRON |
Le Japon |
| 12 |
Porteur de fusible et fusible tube |
OMRON |
Le Japon |
| 13 |
Contrôleur de programmation |
Je suis désolée. |
Suisse |
| 14 |
Convertisseur de fréquence |
Le Delta |
Taiwan |
| 15 |
Bouton d'alimentation et indiquetor éclair |
Je suis Izumi. |
Le Japon |
| 16 |
Détecteur de température |
Il y a une autre chose. |
Le Japon |
| 17 |
RSE |
- Je vous en prie. Je vous en prie. |
Suisse |
| 18 |
Capteurs photoélectriques |
Je suis malade. |
Le Japon |
| 19 |
Cylindre |
Le SMC |
Le Japon |
| 20 |
Flux pulvérisateur |
7-UP |
Taiwan |
| 21 |
alliage de titane breveté les griffes |
Des produits similaires |
Chine |
| 22 |
Commutateur air/main |
CHNT |
Chine |
| 23 |
Contacteur à courant alternatif |
CHNT |
Chine |
| 24 |
Le bouton Commutateur |
- Je ne sais pas. |
France |
