Machine de découpe de pattes de PCB entièrement automatique à haute vitesse, solution de coupe de pattes de composants

Détails de produit

Lieu d'origine: Chine,Guangdong

Nom de marque: YUSH

Certification: CE

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: USD 18800

Détails d'emballage: caisse en bois

Délai de livraison: 20 jours ouvrables

Conditions de paiement: LC, D/A, D/P, T/T, Western Union

Capacité d'approvisionnement: 10

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                coupe-pattes de PCB entièrement automatique, machine de coupe de composants à haute vitesse, solution de découpe de pattes pour assemblage SMT

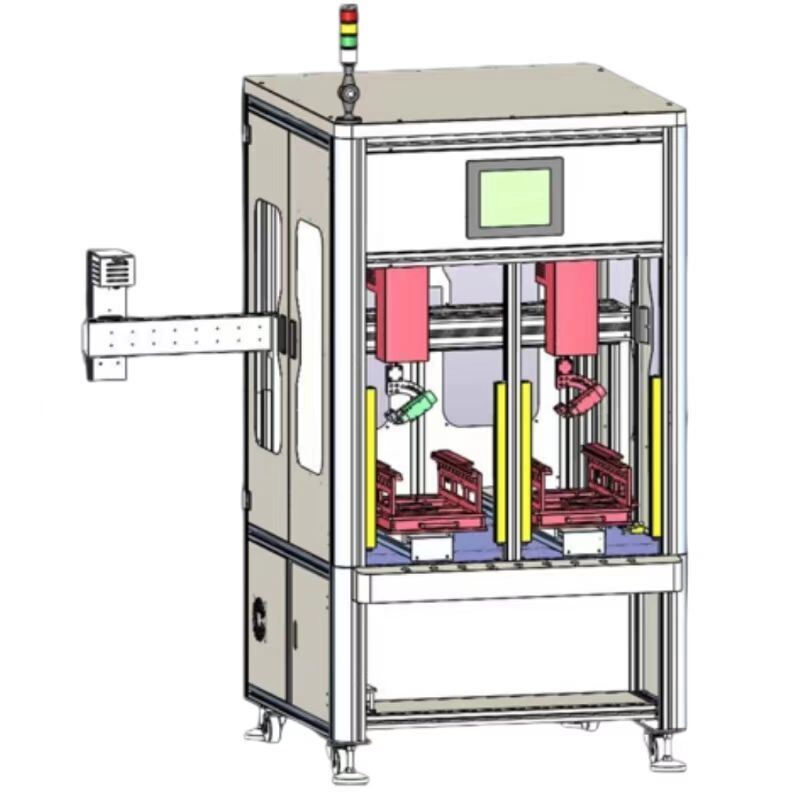

Machine de découpe de pattes de PCB entièrement automatique à haute vitesse, solution de coupe de pattes de composants

Machine de coupe de pattes de circuits imprimés entièrement automatique à haute vitesse

Solution avancée de coupe de pattes de composants pour la fabrication de circuits imprimés de précision avec fonctionnement automatisé et performances à haute vitesse.

Spécifications techniques

Paramètre	Spécification
Plage de déplacement valide	X1/200/X2/200/Y1/300/Y2/300/Z1/100/R/360° (personnalisable)
Vitesse	100 points/minute
Précision de répétition	0,02-0,04 mm (rotation de courroie synchrone)
Capacité de charge	Charge X,Y (10kg) Charge Z (5kg)
Dimensions	730 mm × 900 mm × 890 mm
Poids	68 kg
Structure du châssis	Structure en alliage d'aluminium de qualité aéronautique avec traitement de surface par électrophorèse brossée
Système d'entraînement	Moteur pas à pas + guide linéaire + courroie de distribution
Type de moteur	Moteur de précision pas à pas
Vitesse des axes (X/Y/Z)	0-600 mm/sec
Alimentation	Tension universelle AC110V-220V
Axes de contrôle moteur	5 axes
Résolution	0,01 mm/axe
Méthode de programmation	Programmation par enseignement ou programmation par glisser-déposer
Système de contrôle de mouvement	Carte de contrôle de mouvement à cinq axes, stable et efficace
Capacité de coupe	Cuivre 1,5 mm, Fer 1,0 mm, Acier 0,5 mm (personnalisable)
Capacité du programme	Fichiers de points ≤ 99, Points ≤ 999
Interpolation de mouvement	3 axes
Sortie E/S	8 entrées 16 sorties
Extension de stockage	Prend en charge la mémoire flash

Champ d'application

Convient à tous les types de circuits imprimés d'électronique grand public et à la fabrication de composants électroniques.

Caractéristiques et avantages clés

Haute polyvalence : Compatible avec les composants ou les fils de circuits imprimés, avec contrôle de hauteur indépendant pour les points uniques ou les opérations de coupe globales
Flexibilité améliorée : Gabarits universels pour un échange rapide et un appel de programme direct via l'interface de la poignée
Performances de précision : Taux de défaut ≤ 0,02 % pour les produits standard avec une tolérance inférieure à 0,2 mm
Conception compacte : Empreinte au sol peu encombrante pour une intégration facile dans les lignes de production
Fonctionnement à double plateforme : La configuration de plateforme une entrée-une sortie minimise les temps d'arrêt et double l'efficacité de coupe
Options de sécurité : Mesures de protection disponibles, y compris des rideaux lumineux de sécurité avec protection de démarrage automatique
Interface à écran tactile : Système de contrôle moderne avec protection optionnelle par grille de sécurité

Remarque : Les modèles à écran tactile offrent une programmation environ 67 % plus rapide que les modèles à poignée. Les pièces consommables comprennent des têtes de ciseaux pneumatiques avec une durée de vie de 1 à 2 mois selon l'utilisation.
