Imprimante de pâte de soudure automatique à haute précision entièrement automatique à haute efficacité YS-12

Name: Imprimante de pâte de soudure automatique à haute précision entièrement automatique à haute efficacité YS-12
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 30000 USD
Availability: InStock

Détails de produit

Lieu d'origine: Guangdong

Nom de marque: YUSH

Certification: ce

Numéro de modèle: YS-12

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: USD30000

Délai de livraison: 20 jours de travail

Conditions de paiement: LC, D/A, D/P, T/T, Western Union

Capacité d'approvisionnement: 1000

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                Imprimante de pâte à souder entièrement automatique, Imprimante à souder automatique de haute précision, Imprimante à pâte de soudure YS-12


Poids:	1500 kg	Mode de position du pochoir:	Positionnement manuel
Épaisseur:	20-40mm

Poids:	1500 kg
Mode de position du pochoir:	Positionnement manuel
Épaisseur:	20-40mm

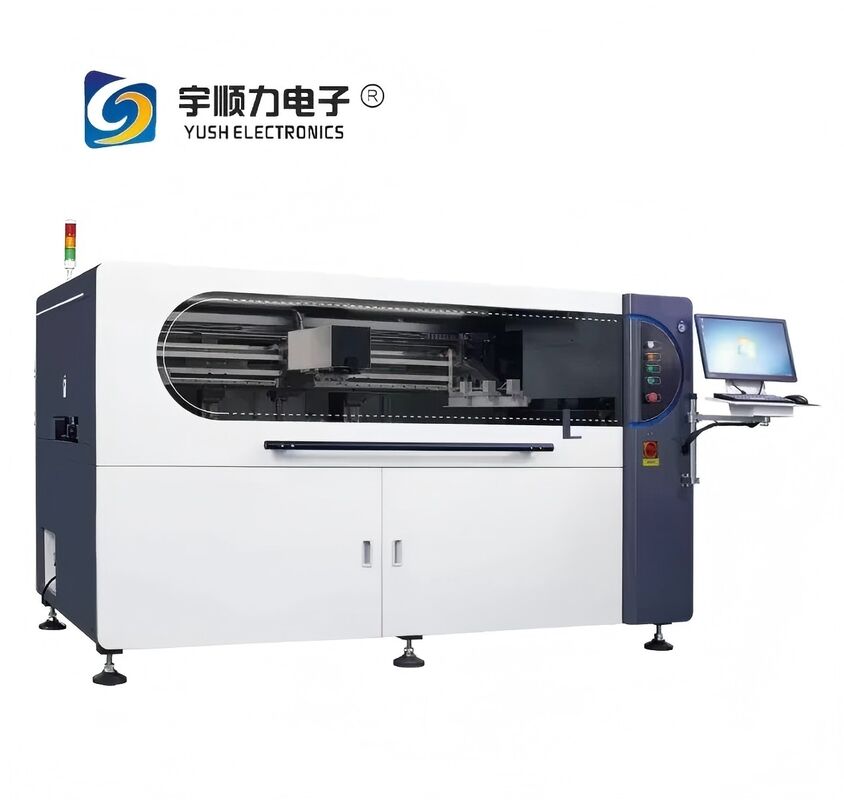

Imprimante de pâte de soudure automatique à haute précision entièrement automatique à haute efficacité YS-12

Imprimante de pâte à souder automatique de haute précision YS-12 entièrement automatique

La machine d'impression visuelle entièrement automatique YS-12 est principalement utilisée dans les mini LED, l'impression de semi-conducteurs et les nouvelles applications énergétiques. Peut parfaitement répondre aux exigences de processus de 01005, 0.25Pich avec un espacement égal et une haute précision.

Paramètres techniques

Cadres d'écran

Taille min	520x300MM
Taille max	1500X750MM
Épaisseur	20-40MM
Mode de positionnement du pochoir	Positionnement manuel

Paramètres de la carte PCB

Taille min PCB	50x50mm
Taille max PCB	1200x350mm
Épaisseur PCB	0.4-6mm
Déformation PCB	<1%
Dégagement des bords de la carte PCB	2.5mm
Hauteur de la carte	25mm
Hauteur de transport	900±40mm
Vitesse de transport	Max 1500mm/S Programmable
Mode de transport	Voie de transport à une section
Poids maximum de la carte PCB	7kg
Direction du transport	Gauche-Droite; Droite-Gauche; Gauche-Gauche; Droite-Droite

Paramètres d'impression

Vitesse d'impression	10-200mm/sec
Pression d'impression	0.5-25kg
Mode d'impression	Impression à raclette simple ou double
Distance de libération	0-20mm
Mode Snap	Démoulage en trois étapes
Type de raclette	Raclette en caoutchouc/Raclette en acier
Vitesse de libération	0-20mm/sec

Précision d'impression

Précision de positionnement répétée	±0.015mm
Précision d'impression	±0.025mm
Temps de cycle (hors nettoyage)	<15 (Exclure l'impression et le nettoyage)
Temps de changement	<5Min

Paramètres de nettoyage

Course de nettoyage	Génération automatique
Position de nettoyage	Nettoyage à droite
Vitesse de nettoyage	10~200mm/sec
Consommation de liquide de nettoyage	Réglable automatiquement et manuellement
Consommation de papier de nettoyage	Réglable automatiquement et manuellement

Paramètres d'image

Champ de vision CCD	10*8mm
Type de caméra	Caméra numérique 130 mégapixels
Système de caméra	Structure d'option de verrouillage haut/bas
Temps de cycle de la caméra	150ms
Taille de la marque	0.1~6mm
Nombre d'évitement	Max:1pcs
Nombre de marques	Max:4pcs
Détection 2D	Détecter l'étain bas/l'impression manquante/l'étain continu

Configuration fonctionnelle

Contrôle de sécurité	Ouverture de la porte pour arrêter, alarme anormale
Interface utilisateur intelligente	Nouvelle interface, fonctionnement par touches de raccourci
Réglage des autorisations	Il peut être librement défini, et la division des autorités des opérateurs, des techniciens et des ingénieurs peut être définie
Système MES standard	Sortie personnalisée des solutions Industrie 4.0, peut enregistrer les SOP et les données ouvertes des équipements, et télécharger
Connexion SPI	Compensation automatique du décalage et détection de moins d'étain, nettoyage automatique du treillis en acier
Système de traçabilité	Code de numérisation de la caméra, taille compatible : 2.52.5-8.8mm

Équipement d'installation correspondant sur site

Poids de la machine	1500kg
Alimentation principale	AC:220±10v;50/60Hz,3.5KW, avec courant et alimentation stables
Fil de terre	L'équipement doit être mis à la terre séparément en tirant un fil de terre
Type de prise	Anglais SS145(13A)
Source d'alimentation en air principale	Source de gaz industriel de 4.0-6qf/cm?, avec un diamètre de voie aérienne droite de 8mm

Environnement d'exploitation de l'équipement

Température de fonctionnement	-20℃-45℃
Humidité de l'environnement de travail	30%~60%
Protection électrostatique	Protection électrostatique de mise à la terre ESD
