La machine d'impression visuelle entièrement automatique YS-12 est principalement utilisée pour les mini LED,

Name: La machine d'impression visuelle entièrement automatique YS-12 est principalement utilisée pour les mini LED,
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Détails de produit

Lieu d'origine: Guangdong

Nom de marque: YUSH

Numéro de modèle: YS-12

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: USD50000

Délai de livraison: 20 jours de travail

Conditions de paiement: LC, D/A, D/P, T/T, Western Union

Capacité d'approvisionnement: 1000

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                Imprimante de pâte de soudure en PCB entièrement automatique, machine d'impression visuelle pour mini LED, Imprimante à pâte de soudure YS-12


Modèle:	YS-12	Poids:	1500 kg
Taille min:	520 * 300 mm	Taille maximale:	1500*750 mm

Modèle:	YS-12
Poids:	1500 kg
Taille min:	520 * 300 mm
Taille maximale:	1500*750 mm

La machine d'impression visuelle entièrement automatique YS-12 est principalement utilisée pour les mini LED,

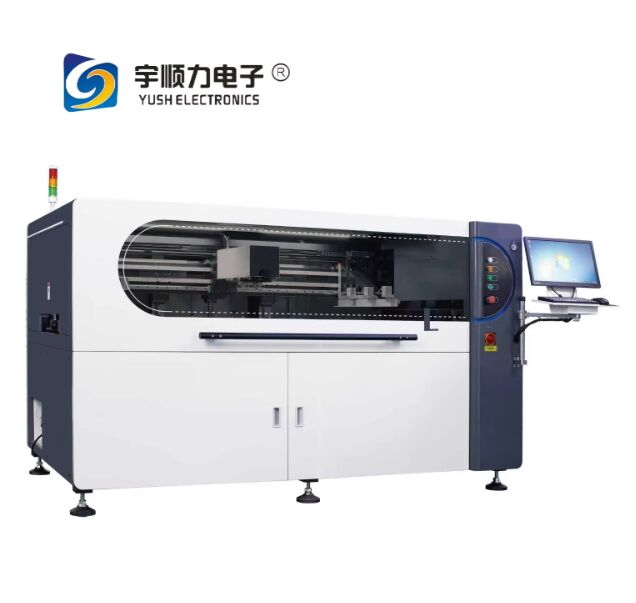

YS-12 Machine d'impression visuelle entièrement automatique

La machine d'impression visuelle entièrement automatique YS-12 est principalement conçue pour les applications mini LED, offrant des capacités d'impression de précision pour la fabrication électronique avancée.

Aperçu du produit

Spécifications techniques

Paramètres du cadre d'écran

Taille minimale	520 × 300 mm
Taille maximale	1500 × 750 mm
Épaisseur	20-40 mm
Mode de positionnement du pochoir	Positionnement manuel

Paramètres de la carte PCB

Taille minimale de la PCB	50 × 50 mm
Taille maximale de la PCB	1200 × 350 mm
Épaisseur de la PCB	0,4-6 mm
Voile de la PCB	<1%
Dégagement des bords de la carte PCB	2,5 mm
Hauteur de la carte	25 mm
Hauteur de transport	900 ± 40 mm
Vitesse de transport	Maximum 1500 mm/s (Programmable)
Mode de transport	Chenille de transport à une section
Poids maximal de la carte PCB	7 kg
Direction du transport	Gauche-Droite ; Droite-Gauche ; Gauche-Gauche ; Droite-Droite

Paramètres d'impression

Vitesse d'impression	10-200 mm/sec
Pression d'impression	0,5-25 kg
Mode d'impression	Impression à raclette simple ou double
Distance de libération	0-20 mm
Mode Snap	Démoulage en trois étapes
Type de raclette	Raclette en caoutchouc/Raclette en acier
Vitesse de libération	0-20 mm/sec

Précision d'impression

Précision de positionnement répétée	±0,015 mm
Précision d'impression	±0,025 mm
Temps de cycle (hors nettoyage)	<15 secondes
Temps de changement	<5 minutes

Paramètres de nettoyage

Course de nettoyage	Génération automatique
Position de nettoyage	Nettoyage à droite
Vitesse de nettoyage	10-200 mm/sec
Consommation de liquide de nettoyage	Réglable automatiquement et manuellement
Consommation de papier de nettoyage	Réglable automatiquement et manuellement

Paramètres d'image

Champ de vision (FOV) de la CCD	10 × 8 mm
Type de caméra	Caméra numérique de 130 mégapixels
Système de caméra	Structure d'option de verrouillage haut/bas
Temps de cycle de la caméra	150 ms
Taille de la marque	0,1-6 mm
Nombre d'éléments à éviter	Maximum : 1 pièce
Nombre de marques	Maximum : 4 pièces
Détection 2D	Détecter l'étain bas/l'impression manquante/l'étain continu

Configuration fonctionnelle

Contrôle de sécurité : Porte ouverte pour arrêter, alarme anormale
Interface utilisateur intelligente : Nouvelle interface, fonctionnement par touches de raccourci
Paramétrage des autorisations : Division des autorisations librement configurable pour les opérateurs, les techniciens et les ingénieurs
Système MES standard : Solutions personnalisées Industrie 4.0, enregistrement des SOP, téléchargement des données de l'équipement
Connexion SPI : Compensation automatique du décalage, détection de l'étain insuffisant, nettoyage automatique du maillage en acier
Système de traçabilité : Code de numérisation de la caméra, taille compatible : 2,5×2,5-8×8 mm

Exigences d'installation

Poids de la machine	1500 kg
Alimentation principale	CA : 220±10V ; 50/60Hz, 3,5KW, avec courant et alimentation stables
Fil de terre	L'équipement nécessite une mise à la terre séparée avec un fil de terre dédié
Type de prise	Anglais SS145 (13A)
Source d'alimentation en air principale	Source de gaz industriel de 4,0-6 kgf/cm², avec un diamètre de voie aérienne droite de 8 mm

Environnement d'exploitation

Température de fonctionnement	-20℃ à 45℃
Humidité de l'environnement de travail	30 % à 60 %
Protection électrostatique	Protection électrostatique de mise à la terre ESD
