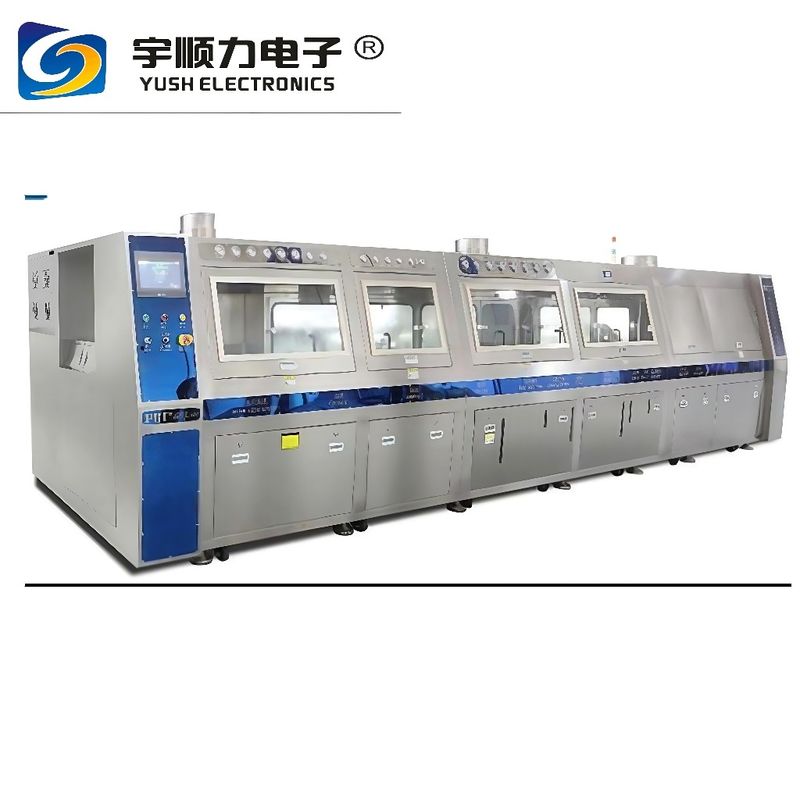

Machine de nettoyage en ligne à base d'eau et écologique à haut rendement YSL-600-500
Machine de nettoyage en ligne à base d'eau et écologique à haut rendement YSL-600-500
Équipement Principale
Caractéristique
1. mode de nettoyage entièrement automatique: le PCBA fonctionne parallèlement sur une courroie de maille d'une largeur de W600mm. Pendant ce temps, la solution de nettoyage chauffée est pulvérisée à
à haute pression et dans des directions égales à travers les bras de pulvérisation.
L'ensemble du processus de nettoyage automatique, de rinçage (ouverture de la boucle) et de séchage;
2Visualisation complète du processus: fenêtre de visualisation en verre trempé, rendant le processus de nettoyage clair en un coup d'œil.
3. conception scientifique de la buse (brevet): elle adopte une distribution progressivement croissante des deux côtés - nettoyage en profondeur, et le bras de pulvérisation et la buse sont
détachable.
4. pression réglable de la buse visuelle: elle résout le problème de collision et de craquement de petites pièces sous pulvérisation à haute pression
conditions pendant le nettoyage.
5La fenêtre d'observation et l'entrée sont équipées d'une protection photoélectrique pour éviter que la solution nettoyante ne se déverse et que la plaque ne tombe.
la détection assure sa sécurité.
6Système de nettoyage complet: le réservoir de dilution standard et le réservoir de rinçage par pulvérisation sont tous deux équipés de systèmes de chauffage qui améliorent le nettoyage.
réduire le temps de nettoyage et être compatibles
Exécuter un lavage à l'eau ou un nettoyage chimique pour SMT; nettoyer soigneusement et efficacement les contaminants organiques et inorganiques tels que la résine et la pâte de soudure
restant sur la surface du PCBA de THT.
7Le système de filtration intégré pour le nettoyage et la récupération a pour fonction de compenser la concentration de la solution de nettoyage.
est condensé et récupéré pour recyclage, ce qui réduit la quantité de solvant utilisée.
8Matériau du corps: Tout le corps est en acier inoxydable, résistant aux acides, aux alcalins et à d'autres solutions de nettoyage.
9. Équiper une alimentation de réserve UPS pour la protection. En cas de panne solide, il devrait avoir un bouton d'arrêt d'urgence et une fonction de protection contre les fuites.
10Moins de coûts d'exploitation: Moins de coûts d'investissement en équipement, services locaux, équipes et abondance de pièces de rechange
YSL-600-500 Définir la configuration du paramètre:
Zone de nettoyage: le réservoir de stockage de nettoyage est utilisé pour récupérer et stocker la solution de nettoyage, et pour effectuer la filtration en trois étapes, le chauffage et la surveillance, ainsi que
comme surveillance du niveau de liquide sur la solution de nettoyage.
pompe à eau de pré-nettoyage: 1,1 kW (1 unité), pompe à eau de nettoyage: 5,5 kW (2 unités);
Volume du réservoir de stockage: ≤ 270 L (1 unité)
Dispositif de filtration: éléments filtrants pré-nettoyés 0,45UM ((5 pièces), nettoyage 1 et nettoyage 2 chaque élément filtrant 0,45UM ((5 pièces), filtres en acier inoxydable
1.5 mm (3 pièces); Puissance de chauffage: 18 kW (2 pièces), température de chauffage: température ambiante -100°C (réglable);
Protection du niveau de liquide: niveau bas, niveau moyen, niveau d'arrêt, niveau de dépassement.
Pression de pulvérisation: 0,1-0,7 MPa (réglable)
Zone de rinçage: le réservoir de stockage d'eau de rinçage est utilisé pour récupérer l'eau stockée, et l'eau de rinçage est soumise à une filtration par débordement + pulvérisation finale en boucle ouverte,
le chauffage et la surveillance, ainsi que la surveillance du niveau du liquide.
Pompes à eau de pré-rinçage: 1,1 kW (1 unité), pompe à eau de rinçage 1:3 kW (1 unité), pompe à eau de rinçage 2:1.1 kW (1 unité);
Volume du réservoir d'eau de pré-rasage: ≤ 27 L (1 unité) Capacité du réservoir d'eau de rinçage 1: ≤ 72 L (1 unité); Volume du réservoir d'eau de rinçage final: ≤
55 L (1 unité);
Puissance de chauffage du réservoir d'eau de prélavage: 9 kW (1 pièce); Puissance de chauffage du réservoir d'eau de rinçage 1: 18 kW (2 articles); Rinceau 2. Puissance de chauffage du réservoir d'eau de pulvérisation final:
9 kW (1 pièce) Température de chauffage: température ambiante -45°C (réglable)
Dispositif de filtration: filtration par débordement, écran filtrant en acier inoxydable de 0,5 mm (1 pièce);
Protection du niveau de liquide: niveau bas, niveau moyen, niveau d'arrêt, niveau de dépassement.
Pré-renouvellement, rinçage 1, rinçage 2 pression de pulvérisation: 0,1-0,6 MPa (réglable), pulvérisation finale: pression de pulvérisation: 0,1-0,3 Mpa (réglable)
Zone de séchage: la section de séchage est utilisée pour sécher les produits à fond et effectuer une circulation d'air chaud + chauffage et surveillance de la température de l'air.
Ventilateur à air chaud: 1,5 kW (1 pièce), tube chauffant à nageoires: 15 kW (6 pièces de 2500 W), température de chauffage: température ambiante -95°C (réglable);
Dispositif de fonctionnement de la courroie de maillage: Le dispositif de fonctionnement est composé d'un moteur de réduction, d'une courroie de maillage en acier inoxydable, d'un convertisseur de fréquence, etc. Le moteur entraîne le
la ceinture à mailles pour fonctionner en douceur.
La puissance du moteur: 90 W (1 jeu), le convertisseur de fréquence: 200 W ((1 unité), le codeur 1 unité;
Paramètres de l'équipement
|
Contenu
|
Paramètres
|
|
Taille de la zone de nettoyage
|
La longueur totale des trois sections de nettoyage est de 1140 mm
|
|
Dimensions de l'apparence de l'équipement:
|
Le montant de l'aide peut être inférieur ou égal à:
|
|
Flux de processus:
|
Dans la section du tableau, séparation de la vapeur d'eau, pré-nettoyage - propre propre 1-2 - isolation chimique -
Chambre de drainage - rincer - rincer - rincer 12 - le dernier pulvérisation - coupure de vent 1 - coupure de vent 2 - séchage -
le séchage de la plaque 2 paragraphes
|
|
Calcul de la capacité
|
Velocité de la courroie à mailles: réglable de 0,1 à 1,5 m/min.
vitesse de travail à 0,4-0,5 mètres par minute.
Référence: pour les plaques de 450 mmX100 mm, l'espacement entre les plaques est de 5 mm, et l'intervalle de travail
La vitesse est de 0,5 m/min.
|
|
Résultats: environ 13 mètres carrés par heure; Méthode de calcul: largeur totale/vitesse de la courroie à mailles
Exemple: plaque de 150*200 mm, puissance par heure: environ 450 PCS/H. Cette puissance est à titre de référence
méthode de calcul: mètre carré total/mètre carré unique
|
|
Hauteur de la surface de transport
|
950±50 mm (juster)
|
|
Direction d'entrée et de sortie:
|
À gauche, à droite (vu depuis la fenêtre avant de l'unité)
|
|
Volume des gaz d'échappement (volume d'extraction d'air):
|
environ 36 M3/Min;Diamètre de la sortie d'échappement: 250 mm, trois à l'avant, au milieu et à l'arrière
|
|
Poids:
|
environ 1800 kg
|
|
Exigences d'alimentation électrique
|
Pour les véhicules à moteur à combustion;Puissance totale: 102 kW/160 A Puissance nominale de fonctionnement: 55 kW/85 A
|
Opération de nettoyage
